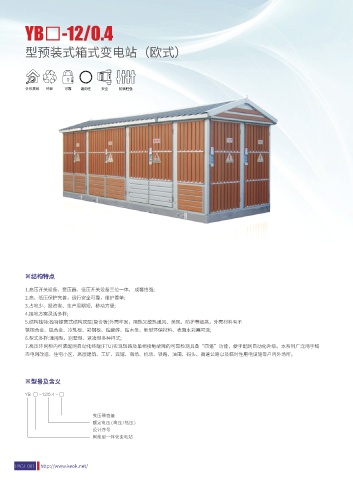

YB□-12/0.4 YB□-12/0.4

预装式变电站(欧式)
型预装式箱式变电站（欧式）

※使用条件

1.海拔高度不超过1000m；
2.环境温度：-25℃~+40℃；
外形美观 环保 可靠 通用性 安全 防腐性强
3.相对湿度：日平均值不大于95%,月平均值不大于90%；
4.安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

※高压侧 箱式变电站

智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型
式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于
800kVA以上的变压器，可选用ZN12, ZN28,VS1等真空断路器保护。

※低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功
补偿装置，有接触器和无触点两种投切方式供用户选用。

※变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配
有小车，变压器可方便地进出。

※执行标准
本产品符合下列标准：
GB/T17467-1998《高压 / 低压预装式变电站》
※结构特点 DL/T537-93《6-35kV 箱式变电站订货技术条件》

1.高压开关设备、变压器、低压开关设备三位一体， 成套性强;
2.高、低压保护完善，运行安全可靠，维护简单;
※技术参数
3.占地少、投资省、生产周期短、移动方便;
4.接地方案灵活多样; 1. 负荷开关技术参数
5.结构独特:独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不
锈钢合金、铝合金、冷轧板、彩钢板、贴瓷砖、贴木条、新型环保材料、表面水彩画可选; 序号 名称 单位 FN12-12 负荷开关 FZM12-12 真空负荷开关
6.型式多样:通用型、别墅型、紧凑型多种样式; 1 额定电压 kV 10
7.高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测具备“四遥”功能，便于配网自动化升级。本系列广泛用于城
2 最高工作电压 kV 12
市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。
3 额定频率 Hz 50

4 额定电流 630
A
※型号及含义 5 额定开断负荷电流 630
6 热稳定电流（有效值） kA/S 20/2 20/4
YB □ -12/0.4 - □
7 动稳定电流 kA 50 50
8 短路关合电流（峰值） kA 50 50
变压器容量
额定电压(高压/低压) 9 满负荷开断次数 次 20 10000
设计序号 10 机械寿命 次 2000 10000
智能型一体化变电站
11 1min 工频耐压（相间及对地） kV 42 42
12 雷电冲击电压（相对及对地） kV 75 75
