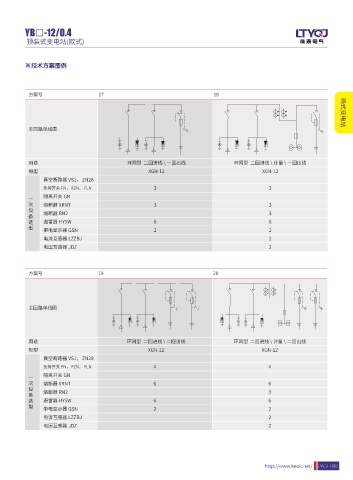

YB□-12/0.4 YB□-12/0.4

预装式变电站(欧式) 预装式变电站(欧式)

※技术方案图例 ※技术方案图例

方案号 13 14 方案号 17 18

箱式变电站
主回路单线图 主回路单线图 箱式变电站

用途 终端型 一回进线 \ 计量 \ 二回出线 终端型 断路器进线 \ 计量 \ 一回出线 用途 环网型 二回进线 \ 一回出线 环网型 二回进线 \ 计量 \ 一回出线
柜型 XGN-12 GN66-12 HXGN-12 柜型 XGN-12 XGN-12
真空断路器 VS1 ， ZN28 1 真空断路器 VS1， ZN28
负荷开关 FN，FZN，FLN 3 2 负荷开关 FN， FZN， FLN 3 3
隔离开关 GN 2 隔离开关 GN
一 一
次 熔断器 XRNT 6 6 次 熔断器 XRNT 3 3
设 设
熔断器 RN2 3 3 熔断器 RN2 3
备 备
选 避雷器 HY5W 3 3 选 避雷器 HY5W 6 6
型 型
带电显示器 GSN 1 1 带电显示器 GSN 2 2
电流互感器 LZZBJ 2 4 电流互感器 LZZBJ 2
电压互感器 JDZ 2 2 电压互感器 JDZ 2

方案号 15 16 方案号 19 20

主回路单线图 主回路单线图

用途 终端型 断路器进线 \ 计量 \ 二回断路器出线 终端型 二回断路器进线 \ 一回出线 用途 环网型 二回进线 \ 二回出线 环网型 二回进线 \ 计量 \ 二回出线
柜型 XGN66-12 XGN66-12 HXGN-12 柜型 XGN-12 XGN-12
真空断路器 VS1， ZN28 3 2 真空断路器 VS1， ZN28
负荷开关 FN， FZN， FLN 1 负荷开关 FN， FZN， FLN 4 4
隔离开关 GN 6 2 隔离开关 GN
一 一
次 熔断器 XRNT 3 次 熔断器 XRNT 6 6
设 设
熔断器 RN2 3 6 熔断器 RN2 3
备 备
选 避雷器 HY5W 9 6 选 避雷器 HY5W 6 6
型 型
带电显示器 GSN 3 2 带电显示器 GSN 2 2
电流互感器 LZZBJ 8 4 电流互感器 LZZBJ 2
电压互感器 JDZ 2 4 电压互感器 JDZ 2
注：可选装测控保护单元，实现配网自动化。
