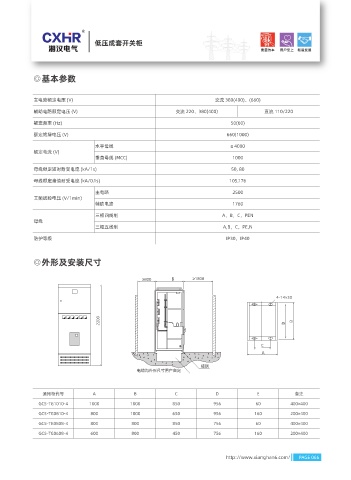

Page 83 - 湘汉电气样本画册

低压成套开关柜

◎基本参数

主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380(400) 直流 110/220

额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)

水平母线 ≤ 4000
额定电流 (V)
垂直母线 (MCC) 1000

母线额定短时耐受电流 (kA/1s) 50, 80
母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 1760

三相四线制 A，B，C，PEN
母线
三相五线制 A,B，C，PE,N
防护等级 IP30，IP40

◎外形及安装尺寸

ɲ % ɲ

™

' %

&
$

㭯昔
䚧偸㸑⪈ピⶬ⵪䚚㎩卜ⴌ

通用柜代号 A B C D E 备注
GCS-TG1010-4 1000 1000 850 956 60 400×400
GCS-TG0810-4 800 1000 650 956 160 200×400
GCS-TG0808-4 800 800 850 756 60 400×400
GCS-TG0608-4 600 800 450 756 160 200×400
