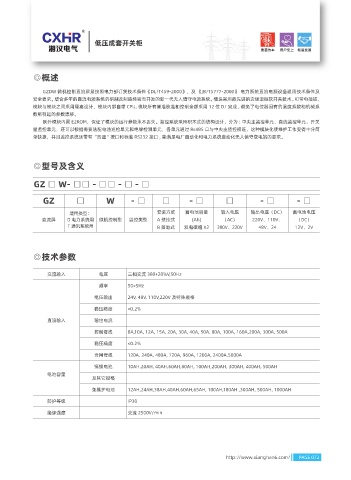

低压成套开关柜

◎概述

GZDW 微机控制直流屏是按照电力部订货技术条件《DL/T459-2000》，及 《JB/T5777-2000》 电力系统直流电源设备通用技术条件及
安全要求。结合多年的直流电源系统的研制及制造经验而开发的新一代无人值守电源系统。模块采用最先进的边缘谐振软开关技术 , 可带电插拔，
模块与模块之间采用隔离设计，模块内部自带 CPU, 模块所有基准校准和控制全部采用 12 位 D/ 完成 , 避免了电位器因有的温度系数和机械系
数所引起的参数漂移。
别外模块内置 E2ROM，保证了模块的运行参数永不丢失。监控系统采用积木式的结构设计，分为 : 中央主监控单元、直流监控单元，开关
量监控单元，还可以根据需要选配电池巡检单元和绝缘检测单元，各单元通过 Rs485 口与中央主监控相连，这种模块化使维护工作变得十分简
单快捷，并且监控系统还带有“四遥 " 按口和标准 RS232 接口 , 能满足电厂自动化和电力系统自动化无人值守变电站的要求。

◎型号及含义

GZ□W-□□-□□-□-□

GZ □ W -□ □ -□ □ -□ -□

适用类型： 安装方式 蓄电池容量 输入电压 输出电压（DC） 蓄电池电压
直流屏 D 电力系统用 微机控制型 监控类型 A 壁挂式 (Ah) （AC） 220V、110V、 （DC）
T 通讯系统用 B 落地式 双电磁组 X2 380V、220V 48V、24 12V、2V

◎技术参数

交流输入 电压 三相交流 380+20%V,50Hz

频率 50+5Hz
电压输出 24V, 48V, 110V,220V 及特殊规格

稳压精度 <0.2%
直流输入 输出电流
控制母线 8A,10A, 12A, 15A, 20A, 30A, 40A, 50A, 80A, 100A, 160A,200A, 300A, 500A

稳压精度 <0.2%

合闸母线 120A, 240A, 480A, 720A, 960A, 1200A, 2400A.5000A
镉镍电池 10AH,20AH, 40AH,60AH,80AH, 100AH,200AH, 300AH, 400AH, 500AH
电池容量
及其它规格
免维护电池 12AH,24AH,38AH,40AH,60AH,65AH, 100AH,180AH ,300AH, 500AH, 1000AH
防护等级 IP30

绝缘强度 交流 2500V/min
