JXF JXF

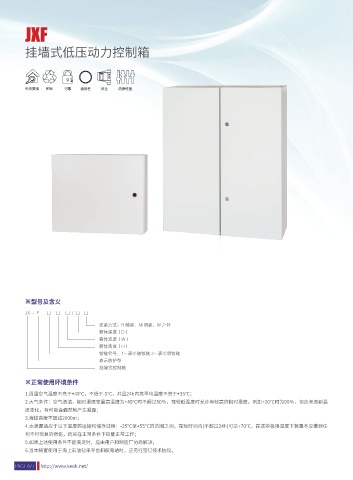

挂墙式低压动力控制箱
挂墙式低压动力控制箱

※概述

JXF系列配电箱是一种根据元件型号、 规格、 数量设计组装成各种控制功能的配电装置。 产品广泛应用工业及民用建筑中， 额定电压380V及
外形美观 环保 可靠 通用性 安全 防腐性强 以下，频率为50Hz的电力系统中作动力配电、照明配电及自动化控制。
JXF系列产品为封闭式结构，挂墙明装或暗装于墙体内。箱体采用冷轧钢板折弯焊接而成，表面采用静电喷塑处理，既美观又具有防护性能。
箱门与箱体都焊有接地螺钉并用多股软线连接，具有良好的接地保护。产品外壳防护等级可达IP54，符合GB7251.1及IEC60439.1等标准。

※主要技术参数

序号 名称 外形尺寸 安装尺寸 底板
门锁数量
高 宽 深 高 宽 高 宽
JXF-2520/14 1.2 250 200 140 290 150 170 158 1
JXF-3025/14 1.2 300 250 140 340 200 220 208 1

JXF-3025/18 1.2 300 250 180 340 200 220 208 1
JXF-3030/14 1.2 300 300 140 340 250 220 258 1
JXF-3030/18 1.2 300 300 180 340 250 220 258 1
JXF-4030/14 1.2 400 300 140 440 250 320 258 1
JXF-4030/20 1.2 400 300 200 440 250 320 258 1
JXF-5040/14 1.5 500 400 140 540 350 420 358 1
JXF-5040/20 1.5 500 400 200 540 350 420 358 1

JXF-5040/23 1.5 500 400 230 540 350 420 358 1
JXF-6040/14 1.5 600 400 140 640 350 520 358 2
JXF-6040/20 1.5 600 400 200 640 350 520 358 2 动力柜
JXF-6040/23 1.5 600 400 230 640 350 520 358 2
JXF1-6050/14 1.5 600 500 140 640 450 520 458 2
※型号及含义
JXF1-6050/20 1.5 600 500 200 640 450 520 458 2
JX - F □ □ □ / □ □
JXF1-6050/23 1.5 600 500 230 640 450 520 458 2
安装方式：R 暗装、M 明装、W 户外
JXF1-7050/16 1.5 700 500 160 740 450 620 458 2
箱体深度（D）
箱体宽度（W） JXF1-7050/20 1.5 700 500 200 740 450 620 458 2
箱体高度（H） JXF1-7050/23 1.5 700 500 230 740 450 620 458 2
铰链代号：1- 表示暗铰链 2- 表示明铰链
JXF1-8060/20 1.5 800 600 200 840 550 720 558 2
表示防护型
挂墙式控制箱 JXF1-8060/23 1.5 800 600 230 840 550 720 558 2
JXF1-8060/25 1.5 800 600 250 840 550 720 558 2
※正常使用环境条件
JXF1-10080/20 1.5 1000 800 200 1040 750 920 758 2
1.周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃；
JXF1-10080/25 1.5 1000 800 230 1040 750 920 758 2
2.大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃时为90％，但应考虑到温
JXF1-10080/30 1.5 1000 800 260 1040 750 920 758 2
度变化，有可能会偶然地产生凝露；
3.海拔高度不超过2000m；
JXF 系列配电箱是在 JXF 基础上的重新设计改进，性能优于 JXF 型。产品具有结构新颖、外形美观、安装方便等优点。
4.本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置不应遭到任
何不可恢复的损伤，而且在正常条件下应能正常工作；
5.如果上述使用条件不能满足时，应由用户和制造厂协商解决；
6.当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
