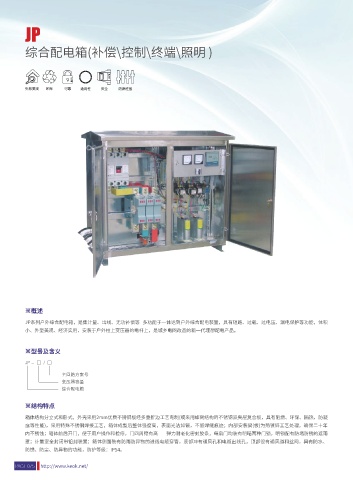

综合配电箱(补偿\控制\终端\照明 )
综合配电箱(补偿\控制\终端\照明 )

※箱体结构示意图

1、进线电缆穿管
外形美观 环保 可靠 通用性 安全 防腐性强
2、门锁 ( 明锁 )
3、门锁防雨盒
4、门锁 ( 暗锁 )
5、电流互感器
6、计量表
7、接线盒
8、电容器
9、切换电容接触器
10、小型断路器
11、隔离开关
12、零序互感器
13、漏电继电器
14、出线交流接触器
15、出线空气开关
“ ”为隔离开关，型号可选 HD11F 等系列；
“ ”为刀熔开关，型号可选 HR5、HR6 等系列；
“ ”为断路器，型号可选 DZ20、CM1、NS、D247 等系列；
“ ”为交流接触器，型号可选 CJ20、B 系列，CJX2、CJ19
切换电容等系列；
“ ”为零序互感器和漏电继电器，型号可选 JD、LLJ 等系列；
“ ”为电流互感器，型号可选 LMZ1-0.5、LMK-0.66 等系列；
“ ”为避雷器，型号可选 FYS、Y3W 等系列；
内部元件布置（正面） 内部元件布置（背面）
“ ”为电容器，型号可选 BSMJ、BCMJ 等系列；
1、进线电缆穿管 4、门锁（暗锁） 7、接线盒 10、小型断路器 13、漏电继电器 “ ”为自动补偿控制器，型号可选 JKL、JKG 等系列；
2、门锁（明锁） 5、电流互感器 8、电容器 11、隔离开关 14、出线交流接触器 补偿回路数 1-4 回可选，每回容量 3?20Kvar 可选；
3、门锁防雨盒 6、计量表 9、切换电容接触器 12、零序互感器 15、出线空气开关 另：根据用户需求，箱内可选装温湿度控制装置。

※箱体结构示意图 配电箱

※概述

JP系列户外综合配电箱，是集计量、出线、无功补偿等 多功能于一体达到户外综合配电装置，具有短路、过载、过电压、漏电保护等功能，体积
小、外型美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

※型号及含义

JP - □ / □
主回路方案号
变压器容量
综合配电箱

※结构特点

箱体结构分立式和卧式，外壳采用2mm优质不镑钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝

露等性能)，采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹；内部安装梁(板)为热镀锌工艺处理，确保二十年
内不锈蚀；箱体前后开门，便于用户操作和检修，门四周镶有高 弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨 1、进线电缆穿管 2、门锁（明锁） 3、门锁防雨盒 4、门锁（暗锁） 5、电流互感器 6、计量表 7、接线盒 8、电容器
罩；计量室全封闭带铅封装置；箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、 9、切换电容接触器 10、小型断路器 11、零序互感器 12、漏电继电器 13、出线交流接触器 14、出线空气开关
防锈、防尘、防异物的功能，防护等级：IP54。
