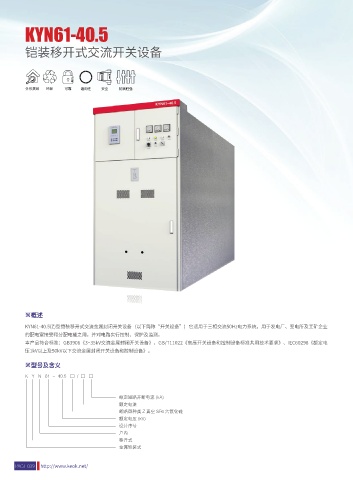

KYN61-40.5 KYN61-40.5

铠装移开式交流开关设备
铠装移开式交流开关设备

※结构特点

开关柜结构GB3906-2006和IEC298中铠装金属封闭开关设备标准而设计，整体由柜体和可抽出部分(手车)两部分级组成。柜体结构为组装式，用
螺栓栓接组合成型，用金属隔板将开关柜体内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP3X，各隔室间防护等
外形美观 环保 可靠 通用性 安全 防腐性强
级为IP2X，并且所有金属结构件可靠接地，主回路系统的隔室间有独立排气的压力释放通道。
手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的外形尺寸相同，相同用途的手车具有良好的互换性；手
车在柜内有试验/隔离位置和工作位置，每一处位置都设有联锁装置以保证手车处于以上两位置时不能随便移动。
※主要技术参数

项目 单位 参数

额定电压 kV 40.5
雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV/min
工频耐压 95
额定频率 Hz 50

额定电流 A 630；1250；1600；2000 高压成套开关柜
额定短路开断时间 工频耐压 kV/min 20、25、31.5

额定短路关合电流 ( 峰值 ) kV 50、63、80
额定动稳定电流 ( 峰值 ) kV 50、63、80

4s 热稳定电流 ( 有效值 ) kV 20、25、31.5
外壳防护等级 真空断路器柜 IP4X
mm
外形尺寸
SF6 短路器柜 1400×2200×2600
(宽×深×高)
断路器技术参数

参数
项目 单位
ZN85A-40 3AH3 SF1/SF2
※概述
额定电压 kV 40.5
KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备 (以下简称“开关设备”) 它适用于三相交流50Hz电力系统，用于发电厂、变电所及工矿企业
雷电冲击耐压 ( 全波 ) 185
的配电室接受和分配电能之用，并对电路实行控制、保护及监测。
额定绝缘水平 kV/min
本产品符合标准：GB3906《3~35kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电 工频耐压 95
压1kV以上及50kV以下交流金属封闭开关设备和控制设备》。
额定频率 Hz 50
※型号及含义 额定电流 A 1250；1600；2000 630；1250；2500

K Y N 61 - 40.5 □ / □ □
额定短路开断时间 kV 20、25、31.5 25、31.5
额定短路关合电流 ( 峰值 ) kV 50、63、80 63、80
额定短路开断电流 (kA)
额定动稳定电流 ( 峰值 ) kV 50、63、80 63、80
额定电流
断路器种类 Z 真空 SF6 六氟化硫
4s 热稳定电流 ( 有效值 ) kV 20、25、31.5 25、31.5(3s)
额定电压 (kV)
设计序号 分闸时间 ms 36~60 ≤ 45
户内
合闸时间 ms 40~90 ≤ 75
移开式
金属铠装式
额定操作顺序 分 -0.3S- 合分 -180S- 合分
