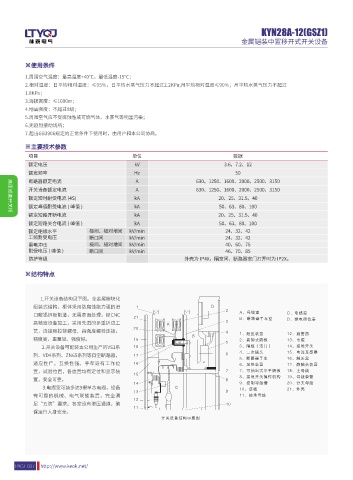

KYN28A-12(GSZ1) KYN28A-12(GSZ1)

金属铠装中置移开式开关设备 金属铠装中置移开式开关设备

※使用条件 ※外形尺寸(mm)

1.周围空气温度：最高温度+40℃，最低温度-15℃；
高度 2300
2.相对湿度：日平均相对湿度：≤95%，日平均水蒸气压力不超过2.2KPa;月平均相对湿度≤90%；月平均水蒸气压力不超过
1.8KPa； 额定电流 1250A 及以下 800
宽度
3.海拔高度：≤1000m；
额定电流 1600A 及以上 1000
4.地震强度：不超过8级；
电缆进出线 1500
5.周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
深度
6.无剧烈振动场所； 架空进出线 1660
7.超出GB3906规定的正常条件下使用时，由用户和本公司协商。
※安装尺寸(mm)
※主要技术参数
项目 单位 数据
柜宽 A 柜深 B L1 L2 L3 L4
额定电压 kV 3.6、7.2、12
1500 电缆 530 630 150 490
额定频率 Hz 50
800
断路器额定电流 A 630、1250、1600、2000、2500、3150 1660 架空 530 630 310 650
开关设备额定电流 A 630、1250、1600、2000、2500、3150
1500 电缆 730 830 150 490
额定短时耐受电流 (4S) kA 20、25、31.5、40 高压成套开关柜
1000
额定峰值耐受电流 ( 峰值 ) kA 50、63、80、100 1660 架空 730 830 310 650
高压成套开关柜
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
"
额定绝缘水平 极间、极对地间 kV/min 24、32、42
工频耐受电压 断口间 kV/min 24、32、42 -
雷电冲击 极间、极对地间 kV/min 40、60、75 9
耐受电压 ( 峰值 ) 断口间 kV/min 46、70、85
防护等级 外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。
-
※结构特点 -
-

1.开关设备结构见下图。全金属模块化 ʶ൒ႂ፵ߗ
组装式结构，柜体采用防腐蚀能力强的进 %
"Njආጲࠈ
口敷铝锌板制造，无需表面处理，经CNC $Njႂ፵ࠈ
#Njறᡸ٧੣ᢻࠈ
%Njፘႂ٧̀ᛪ
高精度设备加工，采用先进的多重折边工 "

艺，连接用拉铆螺母、高强度螺栓连接， Nj෹ԌᜈᎵ Njᥗᭆ٧
# #
精度高、重量轻、强度好。 NjᜈԄयᬥ౛ Njႂ፵

2.开关设备可配装本公司生产的VS1系 Njᬥ౛Ḛา᫂ḛ NjଋڠधС
列、VD4系列、ZN65系列等真空断路器， Nj̃൒ଢܿ Njႂึ̈ਕ٧
Njறᡸ٧੣ᢻ Njᝎܿᄣ
适应性广，互换性强。手车设有工作位 NjҪབᜈᎵ Nj᭡ᝎܿᜈᎵ
置，试验位置，各位置均有定位和显示装 NjԺઙѢयපࣰᬥ౛ Nj˞ආጲ

NjଋڠधСୱͺ఺ౝ Njආጲݒክ
置，安全可靠。
Njଌ҃࠭ጲമ Njѫஂආጲ
3.电缆室可装多达9根单芯电缆，设备 $ Njऄ౛ Njܰܦ 9

有可靠的机械、电气联锁装置，完全满 Njଋڠආጲ

足“五防”要求。各室设有泄压通道，确

保运行人身安全。
धС᝹ܫፆౝᇧ਒ڎ
