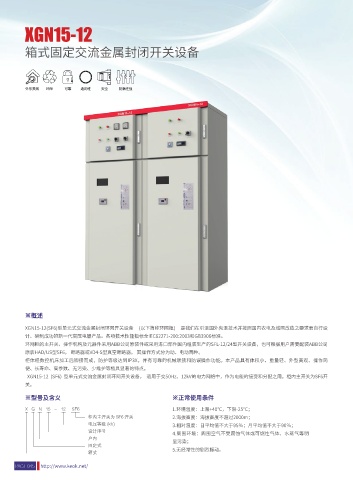

XGN15-12 XGN15-12

箱式固定交流金属封闭开关设备
箱式固定交流金属封闭开关设备

※主要技术参数

序号 名 称 单位 数据
外形美观 环保 可靠 通用性 安全 防腐性强 1 额定电压 kV 12
2 额定频率 Hz 50
3 主母线额定电流／熔断器最大额定电流 A 630，125
4 主回路、接地回路额定短时耐受电流 kA/S 20，3
5 主回路、接地回路额定峰值耐受电流 kA 50
6 主回路、接地回路额定短路关合电流 kA 50
7 负荷开关满容量开断数 次 100
8 熔断器开断电流 kA 31.5，40
9 额定闭环开断电流 A 630
10 额定转移电流 A 1600
11 机械寿命 次 2000
12 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV/min 42，48
13 雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75，85
14 二次回路工频耐压 kV 2 高压成套开关柜
15 防护等级 IP3X

※结构特点

◆环网柜体采用2mm厚敷铝锌板(或冷轧板喷塑后)铆接成型，柜后设有二处压力释放孔，其一是针对电缆室，另一个针对负荷开关/母线室。此结构能够最大限
地保障人身安装和运行设备的可靠。
◆ 各间隔小室
◇ 母线室

母线室位于柜的顶部并连接相邻开关柜。
◇ 负荷开关是独立单元，内部充以SF6气体。

◇ 电缆室
大约75％空间是用于电缆连接、熔断器、接地开关和CT、PT安装。
"
◇ 机构小室与联锁

小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
◇ 继电器箱
※概述 继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
#
◇ 断路器室
XGN15-12(SF6)型单元式交流金属封闭环网开关设备 (以下简称环网柜) 是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设 一个断路器(SF6或真空)能置于负荷开关之下方。
计、研制成功的新一代高压电器产品。各项技术性能指标全IEC62271-200:2003和GB3906标准。 ◆ 压力释放
◇ 上面的压力释放
环网柜的主开关、操作机构及元器件采用ABB公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用户需要配装ABB公司
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
原装HAD/US型SF6。 断路器或VD4-S型真空断路器。 其操作方式分为动、电动两种。
◇ 下面的压力释放
柜体经数控机床加工后铆接而成，防护等级达到IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简
下面是用于释放电缆小室内部电弧事故时产生的气体压力。
便、长寿命、高参数、无污染、少维护等极具显著的特点。
XGN15-12 (SF6) 型单元式交流金属封闭环网开关设备， 适用于交50Hz、12kV的电力网络中，作为电能的接受和分配之用。柜内主开关为SF6开
关。 ※外型尺寸
※型号及含义 ※正常使用条件
序号 名称 单位 数据
X G N 15 - 12 SF6 1.环境温度：上限+40℃，下限-25℃；
1 断路器柜宽 mm 750
柜内主开关为 SF6 开关 2.海拔高度：海拔高度不超过2000m；
电压等级 (kV) 2 其它柜宽 mm 375，500
3.相对温度：日平均值不大于95％；月平均值不大于90％；
设计序号 3 高 mm 1600，1850
4.周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明
户内
显污染； 4 深 mm 980，900
固定式
5.无经常性的剧烈振动。 5 继电器箱高 mm 450
箱式
