XGN15-12 XGN15-12

箱式固定交流金属封闭开关设备 箱式固定交流金属封闭开关设备

※熔断器选择参考表 ※操作

变压器额定容量 对于配负荷开关的开关设备，用专用操作手柄在开关设备 正面操作，操作机构的正面有上、下两操作孔，上部为接地开关操作孔，下部为负荷开关
工作
操作孔。操作时，手柄向顺时针方 向旋转为开关合问方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置，进行遥控操作。(注意:
电压 50 75 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 200
KV 有时负荷 开关不带接地开关，接地开关操作孔被当作柜门解锁之用）。
熔断器选择 ( 标称值为安培 )
对于配组合电器的开关设备，除负荷开关分问操作用手动 分闸按钮外，其它与上述操作顺序一样。组合电器柜另设的下接地开关，通过连杆与上
3 25 25 40 40 63 63 63 80 100 100 160
接地开关同分同合。在合闸时释放下 熔断器座上的残余小电流，以提高更换培断器时的安全性。
5 16 16 25 25 40 40 63 63 63 80 100 100 160
6 16 10 25 25 25 40 40 63 63 63 80 100 100 160

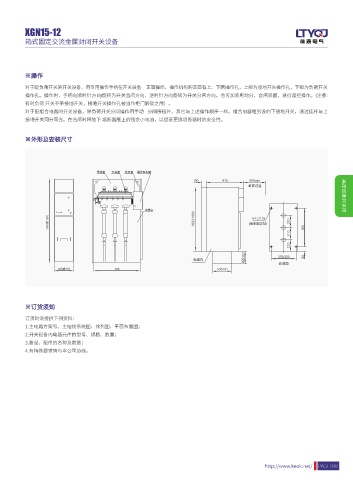

10 10 10 16 16 25 25 25 40 40 63 63 63 80 100 100 ※外形及安装尺寸
12 10 10 16 16 16 25 25 25 40 40 63 63 63 80 100
15 10 10 16 16 16 16 25 25 25 40 40 63 63 63 100
20 10 10 10 10 16 16 16 25 25 25 40 40 63 63 63 80
24 10 10 10 10 16 16 16 15 25 25 25 40 40 63 63 63

◆SFL-12/24型开关设备 高压成套开关柜
SFL12/24型开关设备其主要元器件均为进口原装件。开关设备为双断口、三工位、旋转式动触头，以SF6气体为灭弧介质。动触头置於加强结构
的压铸环氧树脂外壳中。
高压成套开关柜
每个开关充以0.4bars气压 SF6气体后是永久密封的，用氦检测器可以检查有无气体渗漏。开关垂直，水平安装不限，在环网柜内典型的安装方式
是在电缆室和母线室之间置一钢板，水平安装。这种安装方式将母线与电缆接头之间相隔离以符合运行维护的最严格的安全要求。
假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将被冲开。随后柜上面的泄弧活门开并将过压气流导向柜外。可选的装备- 辅助触点2常闭2
常开+扩展2常开2常闭- 分励脱扣线圈供带A机构的SFL

※技术数据

额定电压 kV 12 17.5 24
冲击耐压 kV 75 95 125
工频耐压 kV/min 42 55 65
额定电流 A 630 630 630
关合容量 kA 50 50 40 ※订货须知
热稳定电流 kA/S 20/3 - -
订货时须提供下列资料：
开断容量 A 1700 - -
1.主电路方案号、主结线系统图、排列图、平面布置图；
最大熔断器 A 125 - -
2.开关设备内电器元件的型号、规格、数量；
极距 mm 210 210 210
3.备品、配件的名称及数量；
4.有特殊要求情与本公司协商。
◆操作机构
◇双功能机构：K型-开关功能
利用操作杆或电机独立地进行分合闸操作
辅助触点：------开关(20+2C) / 开关(20+3C)和接地开关(10+1C)
◇接地开关功能
利用操作杠杆独立地进行分合闸操作操作能量由压缩弹簧提供，该弹簧释放后，使触头快速闭合或断开。
机械指示：------组件中熔断器烧时的机械显示器 / 电机选择 / AC220V / DC220V
◇双功能操作机构：A型-开关功能
利用操作杆或电机独立地进行分合闸操作，操作能量由压缩弹簧提供，该弹簧释放后，使触头闭合。利用按钮(O)或脱扣单元独立进行分合闸操
作。
◇接地开关功能
利用操作杆独立地进行分合闸操作，操作能量由压缩弹簧提供，该弹簧释放后。使触头快速闭合或断开。
辅助触点：------开关(20+2C)和接地开关(10+1C)/选电机时的开关(1C)和接地开关/(10+1C)/熔断器烧断(1C)/机械指示/脱扣/分励脱扣/欠电压/电机选择。

PAGE 047 http://www.keok.net/ http://www.keok.net/ PAGE 048
