MNS MNS
低压抽出式成套开关设备 低压抽出式成套开关设备

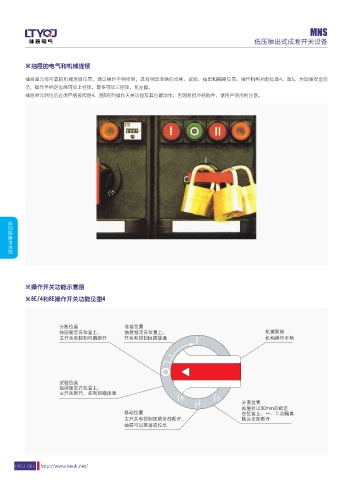

※抽屉的电气和机械连锁 ※8E、16E、24E、操作开关功能图5
抽屉单元有可靠的机械连锁位置，通过操作手柄控制，具有明显准确的合闸、试验、抽出和隔离位置。操作机构功能见图4、图5。为加强安全防
范，操作手柄定位后可加上挂锁，最多可加三把锁，见左图。
抽屉单元到位后必须严格按照图4、图5所列操作天关功能及其位置动作，否则易损坏结构件，请用户使用时注意。
※一次方案的排列组合
功能单元隔室的总高充为72E。
在同一台装置中，功能单元的一般排列规律是，小功能单元在上、大功能单元在下。
8E/4抽屉为4个组成_个8日安装单元，8E/2抽屉为2个组成一个8E安装单元，或2个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。 低压成套开关柜
方案中所画的电流互感器为本方案中最多安装数量(方案01至19，21至39中，可增加一只电流互感器，用于无功功率补偿回路)在实际使用中，可
按系统需要减少或不装。
低压成套开关柜
装置的深度有600mm(MCC单面操作柜)和1000mm(PC和MCC双面操作柜)二种，推荐PC和MCC分开排列使用。当使用分断式功能板时，可允许PC
和MCC混合装配在同一台柜中。
当PC与MCC二种装置相邻排列时，则：
※操作开关功能示意图 当MCC双面柜(或600深度的MCC单面柜)与PC柜相邻排列时，在二柜之间必须加转接柜(其宽度为400mm)如图6例一所示。
将单面操作的MCC加深到1000mm时，则可以不加转接柜，如图6例二所示。
※8E/4和8E操作开关功能见图4
※组合方式示意图(图6)
