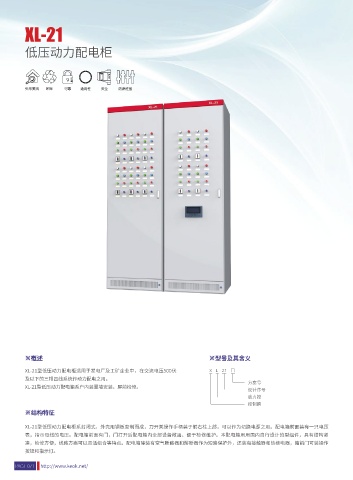

XL-21 XL-21

低压动力配电柜
低压动力配电柜

※结构特征

刀熔组合开关
外形美观 环保 可靠 通用性 安全 防腐性强
型号 额定电流（A) 熔体额定电流（A) 备注
HR3-400/34 400 150、200、250、300、350、400 装隔离刀片时无溶体

空气断路器

型号 额定电流 (A) 脱扣器整定电流（A) 备注
MLM5-40/390 20 7、10、15、20、30、40
MLM1-100/300 100 15、20、25、30、40、50、60、80、100
MLM1-250/300 250 100、120、140、170、200、225、250

电流互感器

型号 初级电流 (A) 初级电流 (A) 备注
LM-0.5 75、100、150、200、300、600 5

熔断器

型号 熔断器 熔断体额定电流 (A) 备注 低压成套开关柜
RL1-15 15 2、4、5、6、10、15
RL1-60 60 20、25、30、35、40、50、60
RL1-100 100 30、40、50、60、80、100
RL1-200 200 80、100、120、150、200
RL1-400 400 150、200、250、300、350、400

交流接触器

型号 额定电流（A) 吸引线圈电压 (V) 备注
MLC3-10 10
MLC3-20 20 交流
110
MLC3-40 40
220
MLC3-80 80 380
※概述 ※型号及其含义 MLC3-150 150

XL-21型低压动力配电柜适用于发电厂及工矿企业中，在交流电压500伏 X L 21 □ ※使用、维护和检修
及以下的三相四线系统作动力配电之用。
方案号 动力配电箱在安装或检修后，在投入运行前须进行下列各项检查与试验 ( 检修后的检查与试验，视其检修质性而定 )
XL-21型低压动力配电箱系户内装置墙安装，屏前检修。
设计序号 检查动力配电柜内部装设电器设备和二次接线是否符合图纸要求。
动力控 检查用于操作的刀开关、空气开关是否灵活，应无卡轧现象。
控制箱
检查所装设的电器设备的接触是否良好，是否符合该电器设备的本身使用要求 .
※结构特征
检查动力配电柜内部有无其他异物及各部分紧固螺钉是否有松动现象。

XL-21型低压动力配电柜系封闭式，外壳用钢板变制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压
表，指示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧
凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作
按钮和指示灯。
