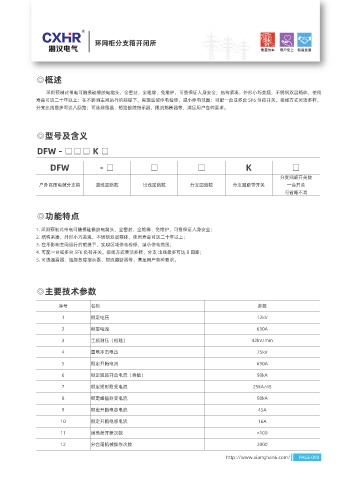

环网柜分支箱开闭所

◎概述

采用预制式带电可触摸硅橡胶电缆头，全密封，全绝缘，免维护，可靠保证人身安全；结构紧凑，外形小巧美观，不锈钢双层箱体，使用
寿命可达二十年以上；在不影响主网运行的前提下。实现区域停电检修，减小停电范围；可配一台或多台 SF6 负荷开关。接线方式灵活多样，
分支出线最多可达八回路；可选避雷器、短路故障指示器，限流熔断器等，满足用户各种要求。

◎型号及含义

DFW - □□□ K □

DFW -□ □ □ K □

分支回路开关数
户外高压电缆分支箱 进线回路数 出线回路数 分支回路数 分支回路带开关 一台开关
可省略不写

◎功能特点

1. 采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全；
2. 结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
3. 在不影响主网运行的前提下，实现区域停电检修，减小停电范围；
4. 可配一台或多台 SF6 负荷开关。接线方式灵活多样，分支 出线最多可达 8 回路；
5. 可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

◎主要技术参数

序号 名称 参数
1 额定电压 12kV

2 额定电流 630A
3 工频耐压（相地） 42kV/min

4 雷电冲击电压 75kV
5 额定开断电流 630A

6 额定短路开合电流（峰值） 50kA
7 额定短时耐受电流 25kA/4S

8 额定峰值耐受电流 50kA
9 额定开断电容电流 45A

10 额定开断电感电流 16A
11 满负荷开断次数 >100

12 分合闸机械操作次数 2000
