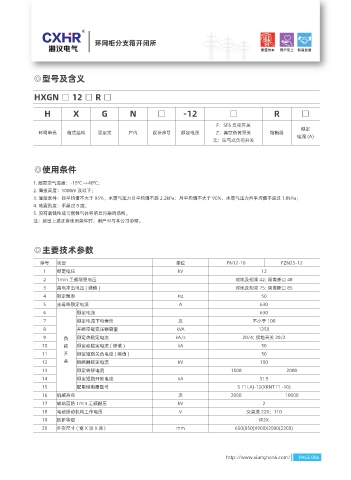

Page 103 - 湘汉电气样本画册

环网柜分支箱开闭所

◎型号及含义

HXGN□12□R□

H X G N □ -12 □ R □

F：SF6 负荷开关 额定
环网单元 箱式结构 固定式 户内 设计序号 额定电压 Z：真空负荷开关 熔断器 电流 (A)
无：压气式负荷开关

◎使用条件

1. 周围空气温度：-15℃ ~+40℃；
2. 海拔高度：1000m 及以下；
3. 湿度条件：日平均值不大于 95%，水蒸气压力日平均值不超 2.2kPa；月平均值不大于 90%，水蒸气压力月平均值不超过 1.8kPa；
4. 地震烈度：不超过 8 度；
5. 没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。

◎主要技术参数

序号 项目 单位 FN12-10 FZN25-12
1 额定电压 kV 12
2 1min 工频耐受电压 对地及相间 42; 隔离断口 48
3 雷电冲击电压 ( 峰值 ) 对地及相间 75; 隔离断口 85
4 额定频率 Hz 50
5 主母线额定电流 A 630
6 额定电流 630
7 额定电流下电寿命 次 不小于 100
8 开断空载变压器容量 kVA 1250
9 负 额定热稳定电流 kA/s 20/4; 接地开关 20/2
10 荷 额定动稳定电流 ( 峰值 ) kA 50
11 开 额定短路关合电流 ( 峰值 ) 50
12 关 熔断器额定电流 kV 100
13 额定转移电流 1500 2000
14 额定短路开断电流 kA 31.5
15 配用熔断器型号 S □ LAJ-12(XRNT □ -10)
16 机械寿命 次 2000 10000
17 辅助回路 1min 工频耐压 kV 2
18 电动操动机构工作电压 V 交直流 220；110
19 防护等级 IP2X
20 外形尺寸(宽X深X高） mm 650(850)X900X2000(2200)
