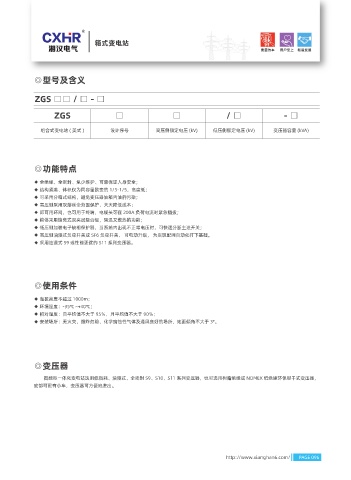

Page 113 - 湘汉电气样本画册

箱式变电站

◎型号及含义

ZGS□□/□-□

ZGS □ □ /□ -□

组合式变电站 ( 美式 ) 设计序号 高压侧额定电压 (kV) 低压侧额定电压 (kV) 变压器容量 (kVA)

◎功能特点

◆ 全绝缘、全密封、免少维护、可靠保证人身安全；
◆ 结构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低；
◆ 可采用分箱式结构，避免变压器油箱内油的污染；
◆ 高压侧采用双熔丝全范围保护，大大降低成本；
◆ 即可用环网，也可用于终端，电缆头可在 200A 负荷电流时紧急插拔；
◆ 箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
◆ 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
◆ 高压侧油浸式负荷开关或 SF6 负荷开关， 可电动升级， 为实现配网自动化打下基础。
◆ 采用油浸式 S9 或性能更优的 S11 系列变压器。

◎使用条件

◆ 海拔高度不超过 1000m；
◆ 环境温度：-35℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
◆ 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。

◎变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，
底部可配有小车，变压器可方便地进出。
