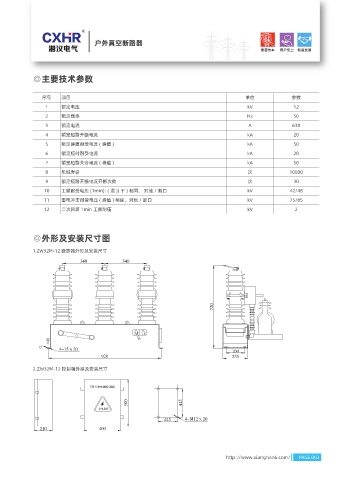

Page 19 - 湘汉电气样本画册

户外真空断路器

◎主要技术参数

序号 项目 单位 参数
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 kA 20
5 额定峰值耐受电流 ( 峰值 ) kA 50
6 额定短时耐受电流 kA 20
7 额定短路关合电流 ( 峰值 ) kA 50
8 机械寿命 次 10000
9 额定短路开断电流开断次数 次 30
10 工频耐受电压 (1min): ( 湿 )( 干 ) 相同、 对地 / 断口 kV 42/48
11 雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
12 二次回路 1min 工频耐压 kV 2

◎外形及安装尺寸图

1.ZW32M-12 断路器外形及安装尺寸

2.ZW32M-12 控制箱外型及安装尺寸
