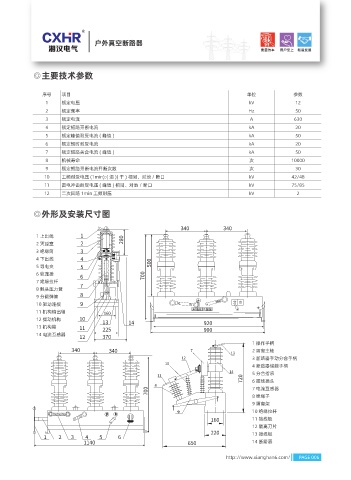

户外真空断路器

◎主要技术参数

序号 项目 单位 参数
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 kA 20
5 额定峰值耐受电流 ( 峰值 ) kA 50
6 额定短时耐受电流 kA 20
7 额定短路关合电流 ( 峰值 ) kA 50
8 机械寿命 次 10000
9 额定短路开断电流开断次数 次 30
10 工频耐受电压 (1min):( 湿 )( 干 ) 相同、对地 / 断口 kV 42/48
11 雷电冲击耐受电压 ( 峰值 ) 相同、对地 / 断口 kV 75/85
12 二次回路 1min 工频耐压 kV 2

◎外形及安装尺寸图

1 上出线
2 灭弧室
3 绝缘筒
4 下出线
5 导电夹
6 软连接
7 绝缘拉杆
8 触头压力簧
9 分闸弹簧
10 驱动连板 ⴔ ざ ⪰腊 ⴔざ
11 机构输出轴 劢⪰腊䊺⪰腊
12 操动机构
13 机构箱

14 电流互感器

1 操作手柄
2 隔离主轴
3 断路器手动分合手柄

4 断路器储能手柄
5 分合指示

6 接线插头
7 电流互感器

8 绝缘子
9 隔离架
10 绝缘拉杆
11 接线板
12 隔离刀片
13 接线板

14 断路器
