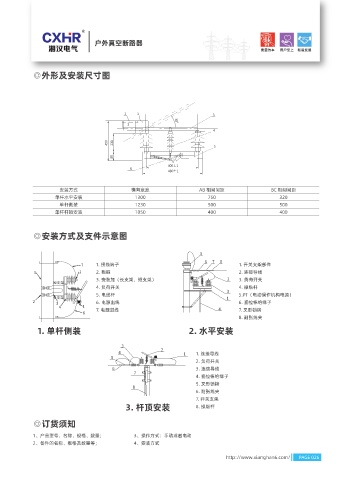

户外真空断路器
◎外形及安装尺寸图
o
p
p
安装方式 横向宽度 AB 相间间距 BC 相间间距
单杆水平安装 1300 750 320
单杆侧装 1230 500 500
单杆杆顶安装 1050 400 400
◎安装方式及支件示意图
5
1. 接线端子 6 7 8 1. 开关支架部件
7
5 1 2. 抱箍 2. 连接导线
3. 安装加（长支架、短支架） 2 3. 负荷开关
4. 负荷开关 4. 操纵杆
5. 电线杆 3 5.PT（电动操作机构电源）
1
2 6. 电源出线 6. 瓷拉棒绝缘子
3
4 1
7. 电源进线 4 7. 叉形锁铐
6
8. 耐张线夹
1. 单杆侧装 2. 水平安装
3
2
4 1. 连接导线
1
5
2. 负荷开关
6 3. 连接导线
7
4. 瓷拉棒绝缘子
5. 叉形锁铐
8
6. 耐张线夹
7. 开关支架
3. 杆顶安装 8. 操纵杆
◎订货须知
1、产品型号、名称、规格、数量； 3、操作方式：手动或者电动
2、备件的名称、规格及数量等； 4、安装方式
