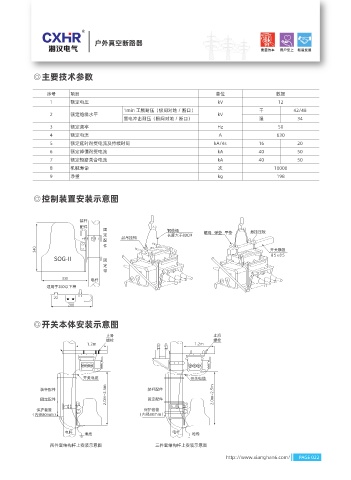

户外真空断路器

◎主要技术参数

序号 项目 单位 数据
1 额定电压 kV 12
1min 工频耐压（极间对地 / 断口） 干 42/48
2 额定绝缘水平 kV
雷电冲击耐压（极间对地 / 断口） 湿 34
3 额定频率 Hz 50
4 额定电流 A 630
5 额定延时耐受电流及持续时间 kA/4s 16 20
6 额定峰值耐受电流 kA 40 50
7 额定短路关合电流 kA 40 50
8 机械寿命 次 10000
9 净重 kg 198

◎控制装置安装示意图

◎开关本体安装示意图
