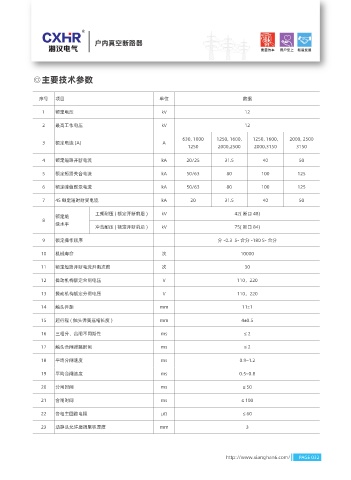

户内真空断路器

◎主要技术参数

序号 项目 单位 数据

1 额定电压 kV 12

2 最高工作电压 kV 12

630, 1000 1250, 1600, 1250, 1600, 2000, 2500
3 额定电流 (A) A
1250 2000,2500 2000,3150 3150

4 额定短路开断电流 kA 20/25 31.5 40 50
5 额定短路关合电流 kA 50/63 80 100 125

6 额定峰值耐受电流 kA 50/63 80 100 125

7 4S 额定短时耐受电流 kA 20 31.5 40 50

工频耐压 ( 额定开断前后 ) kV 42( 断口 48)
额定绝
8
缘水平
冲击耐压 ( 额定开断前后 ) kV 75( 断口 84)
9 额定操作顺序 分 -0.3 S- 合分 -180 S- 合分

10 机械寿命 次 10000

11 额定短路开断电流开断次数 次 30

12 操动机构额定合闸电压 V 110，220
13 操动机构额定分闸电压 V 110，220

14 触头开距 mm 11±1

15 超行程 ( 触头弹簧压缩长度 ) mm 4±0.5

16 三相分、合闸不同期性 ms ≤2

17 触头合闸弹跳时间 ms ≤2

18 平均分闸速度 ms 0.9~1.2

19 平均合闸速度 ms 0.5~0.8
20 分闸时间 ms ≤ 50

21 合闸时间 ms ≤ 100

22 各相主回路电阻 μΩ ≤ 60

23 动静头允许磨损累积厚度 mm 3
