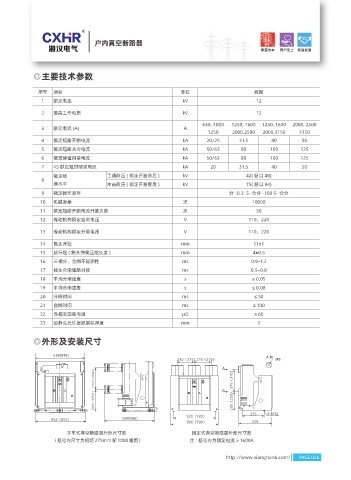

户内真空断路器

◎主要技术参数

序号 项目 单位 数据
1 额定电压 kV 12

2 最高工作电压 kV 12
630, 1000 1250, 1600 1250, 1600 2000, 2500
3 额定电流 (A) A
1250 2000,2500 2000,3150 3150
4 额定短路开断电流 kA 20/25 31.5 40 50
5 额定短路关合电流 kA 50/63 80 100 125
6 额定峰值耐受电流 kA 50/63 80 100 125
7 4S 额定短时耐受电流 kA 20 31.5 40 50
额定绝 工频耐压 ( 额定开断前后 ) kV 42( 断口 48)
8
缘水平 冲击耐压 ( 额定开断前后 ) kV 75( 断口 84)
9 额定操作顺序 分 -0.3 S- 合分 -180 S- 合分
10 机械寿命 次 10000
11 额定短路开断电流开断次数 次 30
12 操动机构额定合闸电压 V 110，220

13 操动机构额定分闸电压 V 110，220

14 触头开距 mm 11±1
15 超行程 ( 触头弹簧压缩长度 ) mm 4±0.5
16 三相分、合闸不同期性 ms 0.9~1.2
17 触头合闸弹跳时间 ms 0.5~0.8
18 平均分闸速度 s ≤ 0.05
19 平均合闸速度 s ≤ 0.08
20 分闸时间 ms ≤ 50
21 合闸时间 ms ≤ 100
22 各相主回路电阻 μΩ ≤ 60
23 动静头允许磨损累积厚度 mm 3

◎外形及安装尺寸

手车式真空断路器外形尺寸图 固定式真空断路器外形尺寸图
（括号内尺寸为相距 275mm 配 1000 宽距） 注 : 括号内为额定电流 > 1600A
