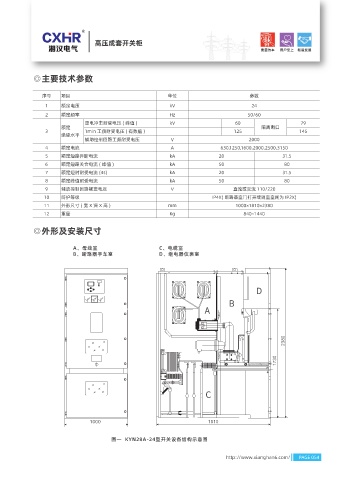

高压成套开关柜





            ◎主要技术参数



                序号    项目                                   单位                          参数
                 1    额定电压                                 kV                           24
                 2    额定频率                                 Hz                         50/60
                              雷电冲击耐受电压 ( 峰值 )              kV                     60                    79
                      额定                                                                   隔离断口
                 3            1min 工频耐受电压 ( 有效值 )                                125                    145
                      绝缘水平
                              辅助控制回路工频耐受电压                  V                          2000
                 4    额定电流                                  A                630,1250,1600,2000,2500,3150
                 5    额定短路开断电流                             kA               20                    31.5
                 6    额定短路关合电流 ( 峰值 )                      kA               50                     80
                 7    额定短时耐受电流 (4s)                        kA               20                    31.5
                 8    额定峰值耐受电流                             kA               50                     80
                 9    辅助控制回路额定电压                            V                    直流或交流 110/220
                10    防护等级                                                IP4X( 断路器室门打开或隔室室间为 IP2X)
                11    外形尺寸(宽X深X高)                          mm                     1000×1810×2380
                12    重量                                   Kg                        840~1440

            ◎外形及安装尺寸
