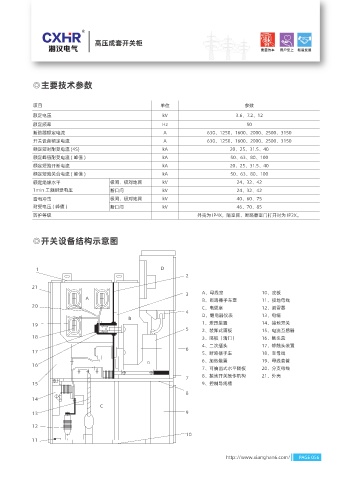

高压成套开关柜

◎主要技术参数

项目 单位 参数
额定电压 kV 3.6、7.2、12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
开关设备额定电流 A 630、1250、1600、2000、2500、3150
额定短时耐受电流 (4S) kA 20、25、31.5、40
额定峰值耐受电流 ( 峰值 ) kA 50、63、80、100
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
额定绝缘水平 极间、极对地间 kV 24、32、42
1min 工频耐受电压 断口间 kV 24、32、42
雷电冲击 极间、极对地间 kV 40、60、75
耐受电压 ( 峰值 ) 断口间 kV 46、70、85
防护等级 外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。

◎开关设备结构示意图

A、母线室 10、底板
B、断路器手车室 11、接地母线
C、电缆室 12、避雷器
D、继电器仪表 13、电缆
1、泄压装置 14、接地开关
2、装卸式隔板 15、电流互感器
3、隔板（活门） 16、触头盒
4、二次插头 17、静触头装置
5、断路器手车 18、主母线
6、加热装置 19、母线套管
7、可抽出式水平隔板 20、分支母线
8、接地开关操作机构 21、外壳
9、控制导线槽
