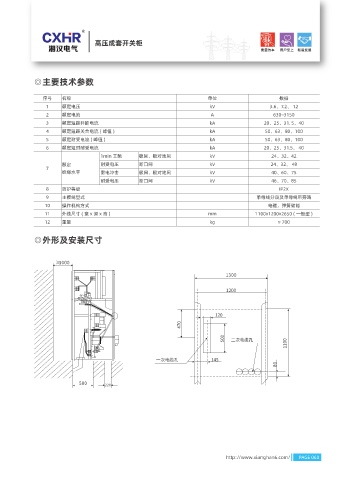

Page 77 - 湘汉电气样本画册

高压成套开关柜

◎主要技术参数

序号 名称 单位 数据
1 额定电压 kV 3.6、7.2、 12
2 额定电流 A 630~3150
3 额定短路开断电流 kA 20、25、31. 5、40
4 额定短路关合电流 ( 峰值 ) kA 50、63、80、100
5 额定耐受电流 ( 峰值 ) kA 50、63、80、100
6 额定短时耐受电流 kA 20、25、31.5、 40
1min 工频 极间、极对地间 kV 24、32、42
额定 耐受电压 断口间 kV 24、32、 48
7
绝缘水平 雷电冲击 极间、极对地间 kV 40、60、75
耐受电压 断口间 kV 46、70、85
8 防护等级 IP2X
9 主接线型式 单母线分段及单母线带旁路
10 操作机构方式 电磁，弹簧储能
11 外线尺寸(宽x深x高) mm 1100x1200x2650 ( 一般型 )
12 重量 kg ≈ 700

◎外形及安装尺寸
