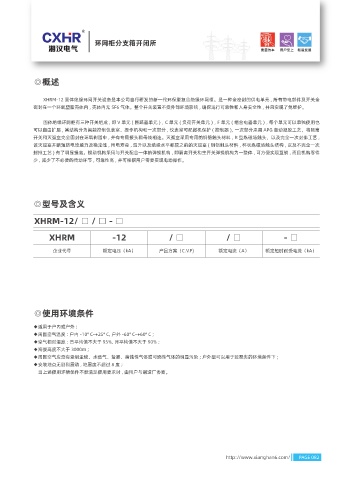

环网柜分支箱开闭所

◎概述

XHRM-12 固体绝缘环网开关设备是本公司自行研发的新一代环保型复合绝缘环网柜。是一种全密封的供电单元 , 所有带电部件及开关全
密封在一个环氧塑脂壳体内 , 壳体内无 SF6 气体。整个开关装置不受外部环境影响 , 确保运行可靠性和人身安全性 , 并且实现了免维护。

固体绝缘环网柜有三种开关组成 , 即 V 单元 ( 断路器单元 ) , C 单元 ( 负荷开关单元 ) , F 单元 ( 组合电器单元 ) , 每个单元可以单独使用也
可以自由扩展 , 其结构分为智能控制仪表室、操作机构和一次部分 , 仪表室可配微机保护 ( 控制器 ), 一次部分采用 APG 自动凝胶工艺，将隔离
开关和灭弧室完全固封在环氧树脂中 , 并有专用接头和母线相连。灭弧室采用专用的铜铬触头材料 , R 型纵磁场触头，以及完全一次封排工艺 ,
该灭弧室开断短路电流能力及稳定性 , 用电寿命 , 温升以及绝缘水平都较之前的灭弧室 ( 铜铝触头材料 , 杯状纵磁场触头结构 , 以及不完全一次
封排工艺 ) 有了明显提高。操动机构采用与开关配合一体的弹操机构 , 即隔离开关和主开关弹操机构为一整体 , 可方便实现互锁 , 而且机构零件
少 , 减少了不必要的传动环节 , 可靠性高 , 并可根据用户需要实现电动操作。

◎型号及含义

XHRM-12/ □ / □ - □

XHRM -12 /□ /□ -□

企业代号 额定电压（kA） 产品方案（C.V.F) 额定电流（A） 额定短时耐受电流（kA）

◎使用环境条件

◆适用于户内或户外 ;
◆周围空气温度 : 户内 -10° C~+25° C, 户外 -60° C~+60° C ;
◆空气相对湿度 : 日平均值不大于 95%, 月平均值不大于 90% ;
◆海拔高度不大于 3000m ;
◆周围空气应没有受到尘埃、水蒸气、盐雾、腐蚀性气体或可燃性气体的明显污染 ; 户外型可以用于较恶劣的环境条件下 ;
◆安装地点无剧烈震动 , 地震度不超过 8 度 ;
当上述使用环境条件不能满足使用要求时 , 由用户与制造厂协商。
