YBW(ZGS) YBW(ZGS)

型组合式箱式变电站（美式） 型组合式箱式变电站（美式）

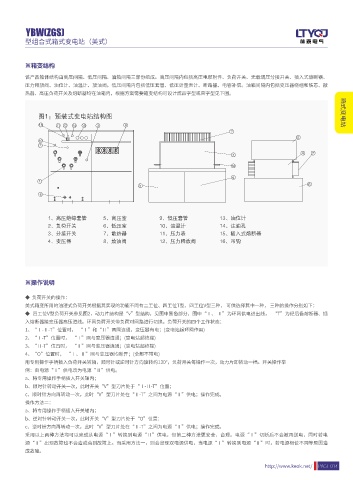

※主要技术参数 ※箱变结构

1. 负荷开关技术参数表 该产品箱体结构由高压间隔、低压间隔、油箱间隔三部份组成。高压间隔内包括高压电缆附件、负荷开关、无载调压分接开关、插入式熔断器、
压力释放阀、油位计、油温计、放油阀。低压间隔内包括低压套管、低压计量表计、断路器、电容补偿。油箱间隔内包括变压器绕组和铁芯、散
序号 项目 单位 技术参数
热器、高压负荷开关及熔断器均在油箱内，根据方案需要箱变结构可设计成品字型或目字型见下图。
1 额定电压 kV 10/0.4( 高压 / 低压 )
2 最高工作电压 kV 12( 高压侧 )
3 额定频率 Hz 50 ڎ ḬᮔᜈयԪႂቢፆౝڎ 箱式变电站
4 额定容量 kVA 50-1600
箱式变电站
5 工频耐压 kV/min 35

6 雷电冲击电压 kV 75

7 冷却方式 油浸自冷

8 高压后备熔断器开断电流 kA 50
9 插入式熔断器开断电流 kA 2.5

10 环境温度 ℃ -35~+40
11 线圈允许温升 K 65

12 无载调压 ±5％或 ±2×2.5％
13 噪声等级 db 50
14 防护等级 IP43
2.10kV 组合式变压器用 S9、S10、S11 系列油浸式变压器性能水平急速参数
NjᰳԌፏᎅݒክ NjᰳԌࠈ NjͯԌݒክ Njෳͮ᝟

容量 电压 kV 联接组 空载电流 % 空载损耗 KW 阻抗电 负载损耗 W Nj᠆ᕲधС NjͯԌࠈ Njෳຝ᝟ Njซෳߗ
kVA 高压 低压 标号 S9 S10 S11 S9 S10 S11 压% S9 S10 S11 NjѫଋधС Nj஘བ٧ NjԌҦᛪ NjଢЙयོற٧
50 2.0 1.9 0.75 0.17 0.15 0.12 0.87 0.83 0.87 NjԪԌ٧ Njஉෳ᫘ NjԌҦ᧕உ᫘ NjՍᨈ
63 1.9 1.8 0.7 0.2 0.18 0.14 1.04 0.99 1.04
80 1.9 1.7 0.7 0.25 0.22 0.175 1.25 1.2 1.25
100 1.8 1.55 0.65 0.29 0.26 0.2 1.5 1.42 1.5
125 1.7 1.45 0.65 0.34 0.3 0.235 1.8 1.72 1.8
160 1.6 1.3 0.6 0.4 0.36 0.27 4.0 2.2 2.12 2.2 ※操作说明
200 1.5 1.2 0.55 0.48 0.43 0.33 2.6 2.5 2.6
10±5% Dyn11
250 或 0.4 或 1.4 1.1 0.5 0.56 0.5 0.39 3.05 2.9 3.05 ◆ 负荷开关的操作：
±2×2.5% Yyn0
315 1.4 1.0 0.45 0.67 0.29 0.465 3.65 3.45 3.65
美式箱变所用的油浸式负荷开关根据其实现的功能不同有二工位、四工位T型、四工位V型三种， 可供选择其中一种， 三种的操作分别如下：
400 1.3 1.0 0.4 0.8 0.71 0.56 4.3 4.15 4.3
◆ 四工位V型负荷开关参见图2，动力片结构是“v”型结构，见图中黑色部分，图中“Ⅰ、 Ⅱ”为环网供电进出线， “T”为经后备熔断器、插
500 1.2 1.0 0.4 0.96 0.85 0.67 5.15 4.82 5.15
入熔断器接变压器高压进线。环网负荷开关带负荷对网路进行切换。负荷开关的四个工作状态：
630 1.1 0.8 0.4 1.2 1.6 0.81 6.2 5.86 6.2
1、“Ⅰ-Ⅱ-T”位置时， “Ⅰ”和“Ⅱ”两网连通，变压器有电；(变电站起环网作用)
800 1.0 0.7 0.35 1.4 1.23 0.98 7.5 7.2 7.5
4.5 2、“Ⅰ-T”位置时， “Ⅰ”网与变压器连通；(变电站起终端)
1000 1.0 0.6 0.3 1.7 1.5 1.15 10.3 9.8 10.3
3、“Ⅱ-T”位置时， “Ⅱ”网与变压器连通；(变电站起终端)
1250 0.9 0.6 0.27 1.95 1.72 1.36 12.0 12.2 12.0
4、“O”位置时， “Ⅰ、Ⅱ”网与变压器均断开；(全部不带电)
* 注：a 根据用户要求变压器的高压分接范围可设计为 ±2x2.5%；
b 根据用户要求变压器的低压可设计为 0.69kV 用专用操作手柄插入负荷开关转轴，顺时针或逆时针方向旋转约130°，负荷开关每操作一次，动力片即转动一档。开关操作举
例：由电源“Ⅰ”供电改为电源“Ⅱ”供电。
1. 箱变采用分箱结构 a、将专用操作手柄插入开关轴内；
b、顺时针转动开关一次，此时开关“V”型刀片处于“Ⅰ-Ⅱ-T”位置；
变压器器身与高压负荷开关、插入式熔断器和后备限流熔断器等高压组件分别置于密封油箱中，两箱左右水平布置，用隔板完全隔开，隔板上有
c、顺时针方向再转动一次，此时“V”型刀片处在“Ⅱ-T”之间为电源“Ⅱ”供电；操作完成。
绝缘穿墙套管用于变压器与负荷开关的接线，可方便拆换，而不影响另一箱的使用。
操作方法二：
2. 两箱左右布置优点 a、将专用操作手柄插入开关轴内；
(1)两箱互不影响: b、逆时针转动开关一次，此时开关“V”型刀片处于“O”位置：
一防止了因隔板渗漏导致上层油流入到底部油箱造成上部油箱缺油(缺油或无油导致操作负荷开关拉弧，对设备和人身产生危险);另一优点是左右 c、逆时针方向再转动一次，此时“V”型刀片处在“Ⅱ-T”之间为电源“Ⅱ”供电；操作完成。
布置检修方便。当变压器室、负荷开关室检修时两箱互不影响，方便快捷(如上下布置检修变压器需上部油箱全部拆除后才能打开变压器的油箱， 采用以上两种方法均可以完成从电源“Ⅰ”转换到电源“Ⅱ”供电，但第二种方法更安全、合理。电源“Ⅰ”切断后不会被再送电，同时若电
检修极不方便)。 源“Ⅱ”出现故障也不会造成合到故障上。而采用方法一，则会出现双电源供电，当电源“Ⅰ”转换到电源“Ⅱ”时，若电源相位不同等原因造
(2)分箱结构解决了负荷开关操作以及熔断器熔断对变压器油的污染问题。 成故障。
