DFW-(10KV) DFW-(10KV)

系列高压电缆分接箱（欧式） 系列高压电缆分接箱（欧式）

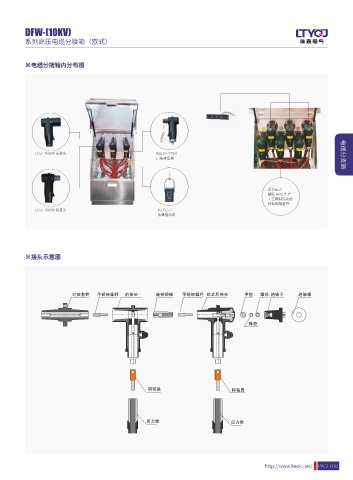

DFW-10kV ※电缆分接箱内分布图
欧式电缆分接箱

※订货编号说明

规格型号 接线方案 内部排列 外形尺寸

520×540×950
DFW10-2
LCJ-10/630 前接头 KBLQ-17/50 电缆分支箱
后接避雷器

电缆分支箱
520×640×950
DFW10-3
进口压力
凝胶 APG 生产
工艺精制而成的
环氧树脂套管
LCJ-10/630 后接头 BJ.GZ-1
故障指示器
520×740×950
DFW10-4

※接头示意图

520×840×950
DFW10-5

520×940×950
DFW10-6

520×1040×950
DFW10-7

680×940×1100
DFW10-8

680×840×1100
DFW10-9
