Page 48 - 林泰电气样本画册
P. 48
DFW-(10KV) DFW
系列高压电缆分接箱（欧式）
系列高压电缆分接箱（美式）

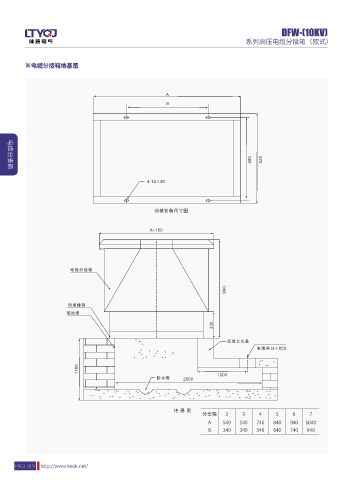

※电缆分接箱地基图
外形美观 环保 可靠 通用性 安全 防腐性强
电缆分支箱
※概述
电缆分接箱以其优良的性能，规范化的设计，优美的外观，广泛应用于电缆配电网系统中的电缆化工程设备，在各大工业园区、居民小区、城市
人口密集区、商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全
密封等显著优先。按照额定电流一般可以分为600A主回路和200A支回路两种。600A主回路采用旋人式螺栓固定连接；200A分支回路采用拔插式
连接，且可以带负荷拔插。
※型号及含义 ※正常使用条件
DFW 12 U - □ □ 环境温度：最高气温：+40℃，最低气温-30℃ ；
风速：相当34m/s(不大于700Pa)
湿度：日相对湿度平均值不大于95%月相对湿度平均值不大干95％；
A为带避雷器缺省为不带
安装地点倾斜度：不大于3°；
回路数(一相中进出线总数)
分支箱 2 3 4 5 6 7
美式 防震：水平加速度不大于0.4m/s，垂直加速度不大干0.15m/s；
A 540 540 740 840 940 1040
电压等级 安装环境：周围空气不受腐蚀性、可燃性气体、水蒸气等明显污染，安装
B 340 340 540 640 740 840
电缆分接箱 地点无剧烈震动。
