DFW DFW

电缆分支箱（户外开闭所） 电缆分支箱（户外开闭所）

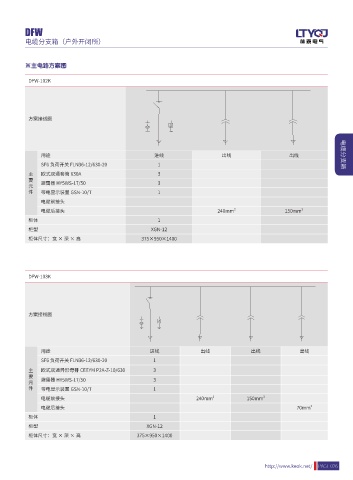

※典型接线方案 ※主电路方案图

DFW-102K
型号 线号说明 一次接线图 外观尺寸(长×宽×高)

DFW-102K 一进二分支带一台开关 1180×1050×1600
方案接线图

DFW-102K 一进三分支带一台开关 1250×1050×1600
用途 进线 出线 出线 电缆分支箱
SF6 负荷开关 FLN36-12/630-20 1
电缆分支箱
主 欧式双通套管 630A 3
DFW-104K 一进四分支带一台开关 1250×1050×1600 要
避雷器 HY5WS-17/50 3
元
件 带电显示装置 GSN-10/T 1
电缆前接头
2 2
电缆后接头 240mm 150mm
DFW-112K 一进一出二分支带一台开关 1350×1050×1600
柜体 1
柜型 XGN-12
柜体尺寸：宽 × 深 × 高 375×950×1400
DFW-113K 一进一出三分支带一台开关 1420×1050×1600

DFW-103K
DFW-114K 一进一出四分支带一台开关 1420×1050×1600

DFW-102K2 一进二分支带二台开关 1350×1050×1600 方案接线图

DFW-112K2 一进一出二分支带二台开关 1500×1050×1600
用途 进线 出线 出线 出线
SF6 负荷开关 FLN36-12/630-20 1
主 欧式双通异形母排 CEEYM P2A-Z-10/630 3
要
避雷器 HY5WS-17/50 3
DFW-103K3 —进三分支带三台开关 1850×1050×1600 元
件 带电显示装置 GSN-10/T 1
电缆前接头 240mm 2 150mm 2
2
电缆后接头 70mm
DFW-113K3 一进一出三分支带三台开关 2000×1050×1600
柜体 1
柜型 XGN-12
柜体尺寸：宽 × 深 × 高 375×950×1400

注：用户可选配避雷器、短路故障指示器、熔断器等。
