DFW DFW
电缆分支箱（户外开闭所） 电缆分支箱（户外开闭所）

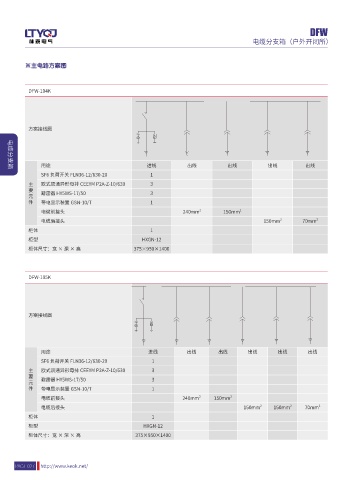

※主电路方案图 ※主电路方案图
DFW-104K DFW-106K
方案接线图 方案接线图
用途 进线 出线 出线 出线 出线 用途 进线 出线 出线 出线 出线 出线 出线 电缆分支箱
电缆分支箱
SF6 负荷开关 FLN36-12/630-20 1 SF6 负荷开关 FLN36-12/630-20 1
主 欧式双通异形母排 CEEYM P2A-Z-10/630 3 主 欧式双通异形母排 CEEYM P2A-Z-10/630 3
要 要
避雷器 HY5WS-17/50 3 避雷器 HY5WS-17/50 3
元 元
件 带电显示装置 GSN-10/T 1 件 带电显示装置 GSN-10/T 1
2 2 2 2
电缆前接头 240mm 150mm 电缆前接头 240mm 2400mm
2 2 2 2 2 2
电缆后接头 150mm 70mm 电缆后接头 150mm 150mm 70mm 70mm
柜体 1 柜体 1
柜型 HXGN-12 柜型 HXGN-12
柜体尺寸：宽 × 深 × 高 375×950×1400 柜体尺寸：宽 × 深 × 高 375×950×1400
DFW-105K DFW-202K
方案接线图 方案接线图
用途 进线 出线 出线 出线 出线 出线 用途 进线 进线 出线 出线
SF6 负荷开关 FLN36-12/630-20 1 SF6 负荷开关 FLN36-12/630-20 1
主 欧式双通异形母排 CEEYM P2A-Z-10/630 3 主 欧式单通套管 630A 6
要 要
避雷器 HY5WS-17/50 3 避雷器 HY5WS-17/50 3
元 元
件 带电显示装置 GSN-10/T 1 件 带电显示装置 GSN-10/T 1
2 2 2 2
电缆前接头 240mm 150mm 电缆前接头 240mm 240mm
2 2 2 2 2
电缆后接头 150mm 150mm 70mm 电缆后接头 240mm 240mm
柜体 1 柜体 1
柜型 HXGN-12 柜型 HXGN-12
柜体尺寸：宽 × 深 × 高 375×950×1400 柜体尺寸：宽 × 深 × 高 375X950X1400
