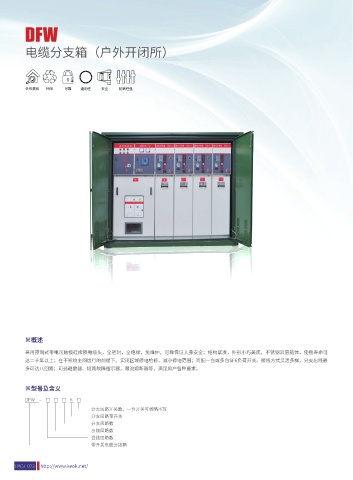

Page 52 - 林泰电气样本画册

DFW DFW

电缆分支箱（户外开闭所）
电缆分支箱（户外开闭所）

※功能特点

1.采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全；
2.结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
外形美观 环保 可靠 通用性 安全 防腐性强
3.在不影响主网运行的前提下，实现区域停电检修，减小停电范围；
4.可配一台或多台SF6负荷开关。接线方式灵活多样，分支 出线最多可达8回路；
5.可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

※主要技术参数

序号 名称 参数 电缆分支箱

1 额定电压 12kV
2 额定电流 630A
3 工频耐压（相地） 42kV/min
4 雷电冲击电压 75kV
5 额定开断电流 630A
6 额定短路开合电流（峰值） 50kA
7 额定短时耐受电流 25kA/4S
8 额定峰值耐受电流 50kA
9 额定开断电容电流 45A

10 额定开断电感电流 16A
11 满负荷开断次数 >100
12 分合闸机械操作次数 2000

※外形示意图

4' 4'

※概述
采用预制式带电可触摸硅橡胶电缆头，全密封，全绝缘，免维护，可靠保证人身安全；结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可

达二十年以上；在不影响主网运行的前提下。实现区域停电检修，减小停电范围；可配一台或多台SF6负荷开关。接线方式灵活多样，分支出线最

多可达八回路；可选避雷器、短路故障指示器，限流熔断器等，满足用户各种要求。
%'8, , %'8, , %'8, ,
Njᤈጲႂ፵ଋܿ NjѢጲႂ፵ଋܿ Njѫஂႂ፵ଋܿ
※型号及含义

DFW - □ □ □ K □
分支回路开关数，一台开关可省略不写 4' 4' 4'
分支回路带开关
分支回路数
出线回路数
进线回路数

带开关电缆分接箱
%'8, L
