DFW DFW

电缆分支箱（户外开闭所） 电缆分支箱（户外开闭所）

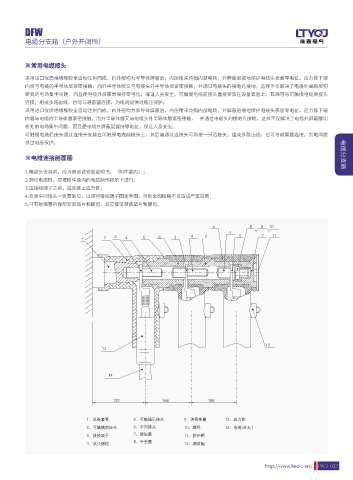

※主电路方案图 ※常用电缆接头

采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端
DFW-200K3 内层与电缆的半导体层紧密接触，而外半导体层又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切
断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。可触摸电缆前接头直接安装在设备套管上，其后可与可触摸电缆后接头
连接，组成多路出线，也可与避雷器连接，为电网提供过电压保护。
采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端
内层与电缆的半导体层紧密接触，而外半导体层又与电缆头外半导体层紧密接触， 并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切
方案接线图
断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。
可触摸电缆后接头通过连接头安装在可触摸电缆前接头上，其后端通过连接头可再接一只后接头，组成多路出线，也可与避雷器连接，为电网提
供过电压保护。

用途 PT 出线 出线 出线 出线 出线 ※电维连接剖面图 电缆分支箱
SF6 负荷开关 FLN36-12/630-20 1 1 1
电缆分支箱
避雷器 HY5WS-17/50 3 3 3 1.电缆头安装前，应详细阅读安装说明书，（附件盒内）；
主 电压互感器 JSZV12A-10R 10/0.1/0.22 2.剥切电缆时，应按附件盒内的电缆制作标示卡进行；
要 带电显示装置 GSN-10/T 1 1 1
3.压接线端子之前，应先套上应力锥；
元 欧式双通异形母排 CEEYMP2A-Z-10/630 3
2
件 电缆前接头 300mm *3 300mm *3 4.安装中间接头一定要到位，以保将接线端子固定牢固，否则会因接触不良造成严重后果；
2
2 5.只有绝缘塞的端部安装垫片和螺母，其它部位禁装垫片和螺母。
电缆后接头 35mm *3
2
美式肘形电缆头 35mm *3
故障指示器 3 3
柜体 H1 H1
H3
柜型 XGN-12 XGN-12
HXGN-12
柜体尺寸：宽 × 深 × 高 420×950×1400 420×950×1400
DFW-206K3

方案接线图

用途 出线 出线 出线 出线 出线 出线 出线 出线
SF6 负荷开关 FLN36-12/630-20 1

避雷器 HY5WS-17/50
主 电压互感器 JSZV12A-10R 10/0.1/0.22 1
要 带电显示装置 GSN-10/T 1
元 欧式双通异形母排 CEEYMP2A-Z-10/630 3
件 欧式三通异形母排 CEEYMP3A-Z-10/630 3
2 2 2 2 2
电缆前接头 185mm *3 185mm *3 185mm *3 185mm *3 95mm *3
2
2
2
电缆后接头 35mm *3 95mm *3 50mm *3
2
美式肘形电缆头 35mm *3
故障指示器 3 3 3 3 3 3 3
柜体 H1
柜型 XGN-12 Nj᝹ܫݒክ NjԺᝎୖՐଋܿ Njीዓ૎ړ NjःҦ᩻
柜体尺寸：宽 × 深 × 高 375×950×1400 NjԺᝎୖґଋܿ Nj˖᫇ଋܿ Njᛂආ Njႂ፵ ѫஂὈ
Njଋጲቪߔ Njፏᎅ܊ Nj᫸એࣤ
NjԤܿᛂಞ Njࣰۘړ Nj฽ណࣤ
