GCS GCS

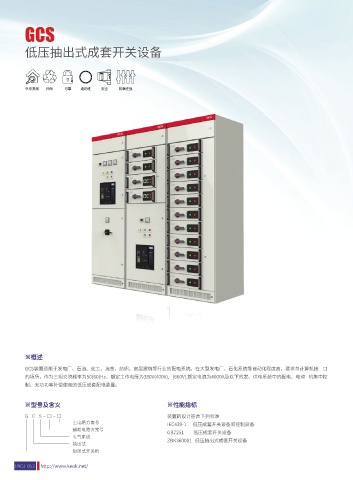

低压抽出式成套开关设备
低压抽出式成套开关设备

※基本参数

主电路额定电压 (V) 交流 380(400)、(660)
外形美观 环保 可靠 通用性 安全 防腐性强 辅助电路额定电压 (V) 交流 220、380(400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
水平母线 ≤ 4000
额定电流 (V)
垂直母线 (MCC) 1000
母线额定短时耐受电流 (kA/1s) 50,80
母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40

※主结构

1.主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm和Φ9.2mm的安装孔，内部安装灵活方便；
2.主构架装配形式设计为两种，全组装式结构和部份（侧框和横梁）焊接式结构，供用户选择；
3.装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
4.冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
5.电缆隔室的设计使电缆上下进出均十分方便。
6.装置通用柜体的尺寸(见下表) 低压成套开关柜

高 2200
宽 400 600 800 1000
深 800 1000 800 1000 600 800 1000 600 800 1000

※功能单元

1.抽屉层高的模数为160mm。分为1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下；
2.抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性；
3.每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板；
4.抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件；
5.1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件；
6.单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件；
7.抽屉单元设有机械联锁装置。
※概述

GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接 口
※主要电器元件
的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V), (660V),额定电流为4000A及以下的发、供电系统中的配电、电动 机集中控
制、无功功率补偿使用的低压成套配电装置。 主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求；
1.电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列、ABB公司生产的F系列。AH型断路器具有性能
好、结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求；
※型号及含义 ※性能指标
2.抽屉单元(电动机控制单元、部份馈电单元）断路器主选CM1、TG、TM30系列塑壳断路器,部份选用MOELLER公司生产的NZM-100A系列。这些
G C S - □ - □ 装置的设计符合下列标准 开关均有性能好，结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求；
主电路方案号
IEC439-1 低压成套开关设备和控制设备 3.隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强，并可以实现机械联锁；
辅助电路方案号
GB7251 低压成套开关设备 4.熔断器主选NT系列；
电气系统
ZBK360001 低压抽出式成套开关设备 5.交流接触器选用B系列、LC1-D系列。
抽出式
封闭式开关柜
