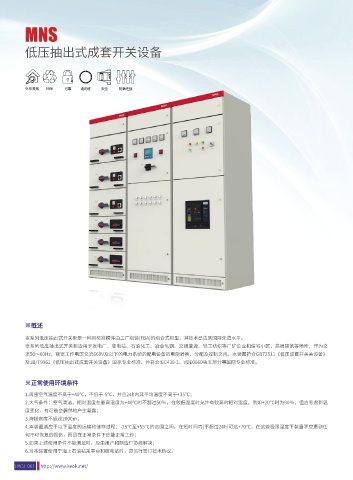

Page 90 - 林泰电气样本画册

MNS MNS

低压抽出式成套开关设备
低压抽出式成套开关设备

※基本技术参数

电气性能
外形美观 环保 可靠 通用性 安全 防腐性强
额定绝缘电压 660V(1000)V

额定工作电压 380V、660V
主母线最大工作电流 5000A

主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s
配电母线 ( 垂直母线 )
1000A
最大工作电流
标准型 105kA( 最大值 )/0.1s
配电母线 ( 垂直母线 )
峰值电流：
加强型 1 76kA( 最大值 )/0.1s

※防护等级

符合 IEC529、DIN40050 标准
IP30 对大于 Φ2.5mm 固体防护
IP40 对大于 1.0mm 固体防护
IP54 对尘埃和任意方向喷溅作防护 低压成套开关柜
( 订购 lP54 防护等级时应与制造厂协商 )

※柜体结构
开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门
板，侧板则作高压静电喷塑。柜体基本结构见图1所示：柜体基本尺寸见图2，表1、表2。

※开关柜类型

1.动力配电中心柜(PC):可采用Emax、MT、3WN、AH、ME等系列等断路器。
2.电动机控制中心柜(MCC):由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有
※概述 手动、自动及远动功率因数补偿装置)

本系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型，其技术已达到国际先进水平。 ※A动力配电中心(PC)柜(mm)
本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交
流50～60Hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合GB72511《低压成套开关关设备》
高 宽 深
及JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合IEC439-1、VDE0660第五部分等国际专业标准。 备注
H B T T1 T2

※正常使用环境条件 2200 400 1000 800 200 主母线转接
F 1 s-1250-2000
1.周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃； 2200 400 1000 800 200
ME630-1605
2.大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃时为90％，但应考虑到温
2200 600 1000 800 200 F 2 s-2500
度变化，有可能会偶然地产生凝露；
F 4 s-3200
3.海拔高度不超过2000m； 2200 800 1000 800 200 ME2000-3200
4.本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置不应遭到任 F 5 s-4000
2200 1000 1000 800 200
ME3205
何不可恢复的损伤，而且在正常条件下应能正常工作；
5.如果上述使用条件不能满足时，应由用户和制造厂协商解决； 220 1200 1000 800 200 ME4005
6.当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
