GCS GCS
低压抽出式成套开关设备 低压抽出式成套开关设备

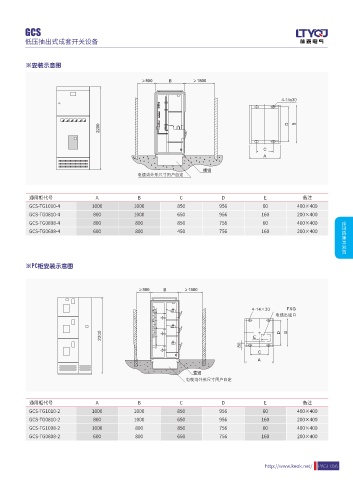

※装置特点 ※安装示意图
1.提高转接件的热容量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升;
2.功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其它单元工作,使故障局限在最小范围;
3.母线平置式排列使装置的动、热稳定性好,能承受80/176kA短路电流的冲击;
4.MCC柜单柜的回路数量多到22回,充分考虑大单机容量发电,石化系统等行业自动化电动门(机)群的需要;
5.装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出。电流互感器装置于电缆隔室内,使安装维修方便;
6.同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求;
7.抽屉单元有足够数量的二次插接件(1单元及以上为32对,1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。
※辅助电路
辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。适用于发电厂、变电站的低压厂(所)用电系统及厂矿企业、
高层建筑内的低压配电系统。
辅助电路方案根据主电路方案分电源进线、馈线(PC)和电动机馈线(MCC)揉作控制的功能单元进行设计。
※安装与使用
产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知合同有关部门做好商务记录,共同分析原因,作好签证和善后处
通用柜代号 A B C D E 备注
理。对于不立即安装的产品,应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所,妥善保管。
GCS-TG1010-4 1000 1000 850 956 60 400×400
1.产品的安装应按安装示意图进行(见附图)。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时,如表面因运输保管等原因有不平
GCS-TG0810-4 800 1000 650 956 160 200×400
整时需平整后再连接紧固;
GCS-TG0808-4 800 800 850 756 60 400×400
2.装置单独或成列安装时,其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。
GCS-TG0608-4 600 800 450 756 160 200×400
项次 项目 允差 (mm) 低压成套开关柜
1 垂直度 3.3
相邻两柜顶部 2
低压成套开关柜
2 水平度
成列柜顶部 5
※PC柜安装示意图
相邻两柜顶 1
3 不平度
成列柜顶 5
4 距间接缝 2
3.产品安装后投运前的检查与检验
1.检查柜面漆或其它覆盖材料(如喷塑)有否损坏,柜内是否干燥清洁;
2.电器元件的操作机构是否灵活,不应有卡涩或操作力过大现象;
3.主要电器的主辅触头的通断是否可靠、准确;
4.抽屉或抽出式机构抽拉应灵活、轻便,无卡阻和碰撞现象;
5.抽屉或抽出式结构的动、静触头的中心线应一致,触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正
确,闭锁或解除均应可靠;
6.相同尺寸的抽屉应能方便的互换,无卡阻和碰撞现象;
7.抽屉与柜体间的接地触头应接触紧密,当抽屉推入时,抽屉的接地触头比主触头先接触,拉出时接地触头比主触头后断开;
8.仪表的刻度整定、互感器的变比及极性应正确无误;
9.熔断器的熔芯规格应符合工程设计的要求;
10.保护的额定值及整定应正确,动作可靠;
11.用1000V兆欧表测绝缘电阻值不得低于1MΩ;
12.各母线的连接应良好,绝缘支撑件、安装件及其它附件安装应牢固可靠。
通用柜代号 A B C D E 备注
4.使用注意事项 GCS-TG1010-2 1000 1000 850 956 60 400×400
1.装置为不靠墙安装,正面操作,双面维修的低压配电柜。柜的维修通道及柜门,必须是考核合格的专业人员方可进入或开启进行操作、检查和
GCS-TG0810-2 800 1000 650 956 160 200×400
维修。
GCS-TG1008-2 1000 800 850 756 60 400×400
2.空气断路器、塑壳断路器经过多次分、合,特别是经过短路分、合后,会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说
GCS-TG0808-2 600 800 650 756 160 200×400
明书进行维护和检修。
3.经过安装和维修后,必须严格检查各隔室之间、功能单元之间的隔离状况,以确保本装置良好的功能分隔性,防止出现故障扩大。
