GCS GCK

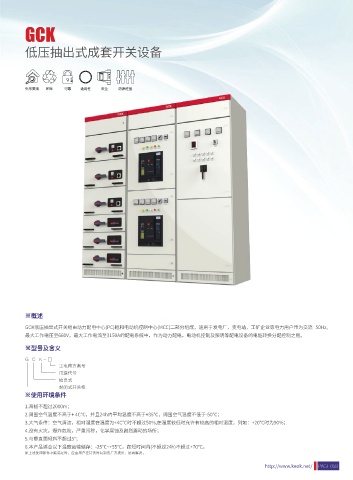

低压抽出式成套开关设备
低压抽出式成套开关设备

※MCS柜安装示意图

外形美观 环保 可靠 通用性 安全 防腐性强

通用柜代号 A B C D E FXG
GCS-TG1006-1 1000 600 850 556 60 400×350
GCS-TG0806-1 800 600 650 556 160 200×350

※GCS型主电路方案

方案号 01 02 03 04
低压成套开关柜

主电路方案

型号规格 A B C D E F G A B C D E F G A B C D E F G A B C D E F G ※概述
短时耐受电流 80/176 80/176 80/176
瞬时耐受电流 50/105 50/105 50/105 50/105 GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流 50Hz,
(kA) 30/63 30/63 30/63 30/63 最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
额定电流 (A) 4000 3150 2500 2000 1600 1000 630 4000 3150 2500 2000 1600 1000 630 2500 2000 1600 1000 630 4000 3150 2500 2000 1600 1000 630
※型号及含义
AH-40C 1 1 1
主 G C K - □
AH-30CH 1 1 1
电 主电路方案号
AH-25C 1 1 1 1
路 用途代号
电 AH-20C 1 1 1 1
抽出式
器 AH-16B 1 1 1 1
设 AH-10B 1 1 1 1 封闭式开关柜
备 AH-6B 1 1 1 1 ※使用环境条件
选
SDL- □ (1) (1) (1) (1)
择 1.海拔不超过2000m；
SDL- □ □ /5 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4)
柜宽 mm 800（1000） 600 800（1000） 600 800 600 1000 800 2.周围空气温度不高于+ 4C℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50℃；
柜深 mm 1000 800 1000 800 800 1000 800 3.大气条件：空气清洁，相对湿度在温度为+4C℃时不超过50%,在温度较低时允许有较高的相对湿度，列如：+20℃时为90%；
占用小室高度 mm
4.没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
用途 受电 ( 上进线 ) 受电 ( 下侧进线 ) 受电 ( 电缆进线 ) 联络
5.与垂直面倾斜不超过5°；
6.本产品适合以下温度运输储存：-25℃~+55℃，在短时间内(不超过24h)不超过+70℃。
如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
