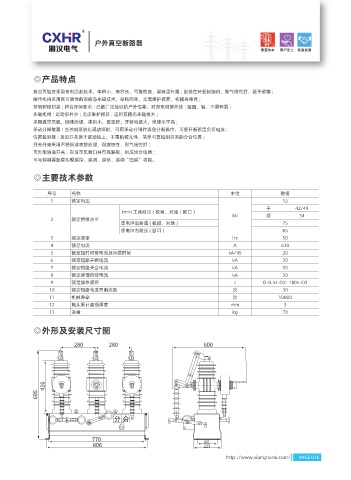

Page 33 - 湘汉电气样本画册

户外真空断路器

◎产品特点

真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，屏蔽罩外露 ; 封装在环氧树脂内，耐气候性好，便于运输 ;
操作机构采用高可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命高 ;
环氧树脂封装 : 符合环保要求 : 已被广泛验证的户外性能，耐臭氧和紫外线 : 坚固、轻、不易碎裂 ;
永磁机构 : 运动部件少 ; 无须维护保养 ; 应用双稳态永磁技术 ;
采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高 ;
手动分闸装置 : 当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流 ;
位置检测器 : 接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分合位置 ;
开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好 ;
可外加隔离开关，形成可见断口并可靠联锁，组成组合电器 ;
可与控制器配套实现遥控、遥测、遥信、遥调“四遥”功能。

◎主要技术参数

序号 名称 单位 数值
1 额定电压 12
干 42/49
1min 工频耐压 ( 极间、对地 / 断口 )
2 额定绝缘水平 kV 湿 34
雷电冲击耐压 ( 极间、对地 ) 75
雷电冲击耐压 ( 断口 ) 85
3 额定频率 Hz 50
4 额定电流 A 630
5 额定短时耐受电流及持续时间 kA/4S 20
6 额定短路开断电流 kA 20
7 额定短路关合电流 kA 50
8 额定峰值耐受电流 kA 50
9 额定操作顺序 / O-0.3s-CO- 180s-CO
10 额定短路电流开断次数 次 30
11 机械寿命 次 10000
12 触头累计磨损厚度 mm 3
13 净重 kg 70

◎外形及安装尺寸图
