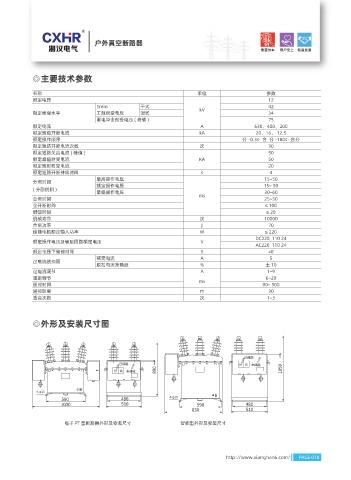

Page 35 - 湘汉电气样本画册

户外真空断路器

◎主要技术参数

名称 单位 参数
额定电压 12
1min 干式 42
额定绝缘水平 工频耐受电压 湿式 kV 34
雷电冲击耐受电压 ( 峰值 ) 75
额定电流 A 630、400、200
额定短路开断电流 kA 20、16、 12.5
额定操作顺序 分 -0.3s- 合 分 -180s- 合分
额定短路开断电流次数 次 30
额定短路关合电流 ( 峰值 ) 50
额定峰值耐受电流 KA 50
额定短时耐受电流 20
额定短路开断持续时间 s 4
最高操作电压 15~50
分闸时间 额定操作电压 15~ 50
( 分励脱扣 )
最低操作电压 30~60
合闸时间 ms 25~50
全开断时间 ≤ 100
燃弧时间 ≤ 20
机械寿命 次 10000
合闸功率 J 70
储能电机额定输入功率 W ≤ 220
DC220 110 24
额定操作电压及辅助回路额定电压 V
AC220 110 24
额定电压下储能时间 S <8
额定电流 A 5
过电流脱扣器
脱扣电流准确度 % 土 10
过电流调节 A 1~9
速断调节 ms 6~20
延时时间 80~ 500
遥控距离 m 30
重合次数 次 1~3

◎外形及安装尺寸图

䊺⪰腊
䊺⪰腊 ⴔざ 劢⪰腊
ⴔざ 劢⪰腊

ħ
ħ

电子 PT 型断路器外形及安装尺寸 智能型外形及安装尺寸
