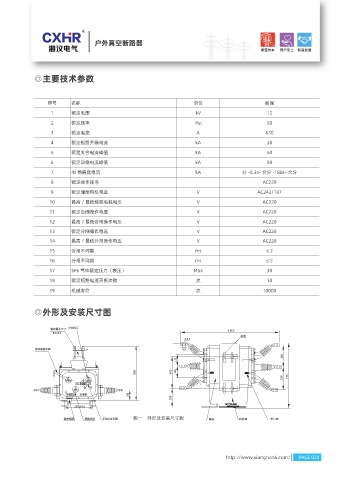

户外真空断路器

◎主要技术参数

序号 名称 单位 数据

1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 kA 20
5 额定关合电流峰值 kA 50
6 额定动稳电流峰值 kA 50
7 4s 热稳定电流 kA 分 -0.3s- 合分 -180s- 合分
8 额定操作顺序 AC220
9 额定储能电机电压 V AC242/187

10 最高 / 最低储能电机电压 V AC220
11 额定合闸操作电压 V AC220
12 最高 / 最低合闸操作电压 V AC220
13 额定分闸操作电压 V AC220
14 最高 / 最低分闸操作电压 V AC220
15 合闸不同期 ms ≤2
16 分闸不同期 ms ≤2
17 SF6 气体额定压力（表压） Mps 30

18 额定短路电流开断次数 次 30
19 机械寿命 次 10000

◎外形及安装尺寸图

图一 外形及安装尺寸图
