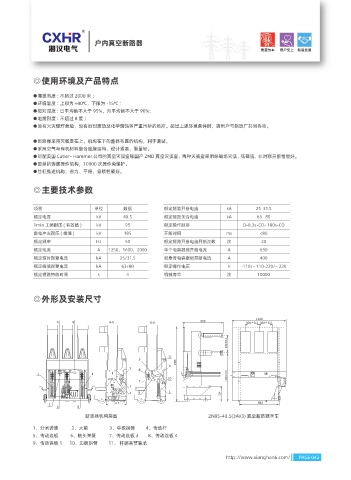

户内真空断路器

◎使用环境及产品特点

●海拔高度 : 不超过 2000 米 ;
●环境温度 : 上限为 +40℃，下限为 -15℃ ;
●相对湿度 : 日平均值不大于 95%，月平均值不大于 90%;
●地震烈度 : 不超过 8 度 ;
●没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。超出上述环境条件时，请用户与制造厂共同协商。

●断路器采用灭弧室在上，机构在下的整体布置的结构，利于调试。
●采用空气与有机材料复合绝缘结构，设计紧凑，重量轻。
●可配美国 Cutler- Hammer 公司的真空灭弧室和国产 ZMD 真空灭弧室，两种灭弧室采用纵磁场灭弧，低截流，非对称开断性能好。
●简单的弹簧操作机构，10000 次操作免维护。
●丝杠推进机构，省力、平稳、自锁性能好。

◎主要技术参数

项目 单位 数据 额定短路开断电流 kA 25 31.5
额定电压 kV 40.5 额定短路关合电流 kA 63 80
1min 工频耐压 ( 有效值 ) kV 95 额定操作顺序 O-0.3s-CO- 180s-CO
雷电冲击耐压 ( 峰值 ) kV 185 开断时间 ms <80
额定频率 Hz 50 额定短路开断电流开断次数 次 20
额定电流 A 1250，1600，2000 单个电容器组开断电流 A 630
额定短时耐受电流 kA 25/31.5 背靠背电容器组开断电流 A 400
额定峰值耐受电流 kA 63/80 额定操作电压 V -110/~ 110-220/~ 220
额定短路持续时间 s 4 机械寿命 次 10000

◎外形及安装尺寸

断路器机构简图 ZN85-40.5(3AV3) 真空断路器手车
1、分闸弹簧 2、大轴 3、中极拐臂 4、传动杆
5、传动连板 6、触头弹簧 7、传动连板 3 8、传动连板 4
9、传动连板 1 10、边极拐臂 11、 杆端关节轴承
