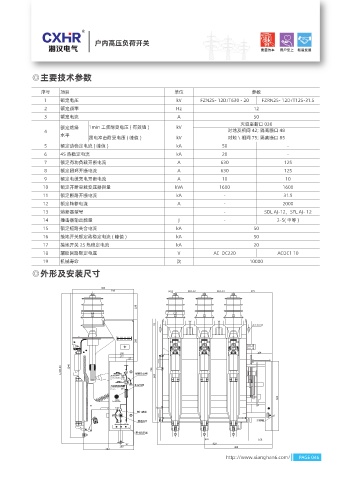

Page 63 - 湘汉电气样本画册

户内高压负荷开关

◎主要技术参数

序号 项目 单位 参数
1 额定电压 kV FZN25- 12D/T630 - 20 FZRN25- 12D/T125-31.5
2 额定频率 Hz 12
3 额定电流 A 50
灭弧室断口 030
额定绝缘 1min 工频耐受电压 ( 有效值 ) kV
4 对地及相间 42; 隔离断口 48
水平 雷电冲击耐受电压 ( 峰值 ) kV 对地 \ 相间 75; 隔离断口 85
5 额定动稳定电流 ( 峰值 ) kA 50 -
6 4S 热稳定电流 kA 20 -
7 额定有功负载开断电流 A 630 125
8 额定闭环开断电流 A 630 125
9 额定电缆充电开断电流 A 10 10
10 额定开断空载变压器容量 kVA 1600 1600
11 额定断路开断电流 kA - 31.5
12 额定转移电流 A - 2000
13 熔断器型号 - SDL AJ-12，SFL AJ- 12
14 撞击器输出能量 J - 2-5( 中等 )
15 额定短路关合电流 kA 50
16 接地开关额定动稳定电流 ( 峰值 ) kA 50
17 接地开关 2S 热稳定电流 kA 20
18 辅助回路额定电压 V AC DC220 ACDC1 10
19 机械寿命 次 10000
◎外形及安装尺寸
