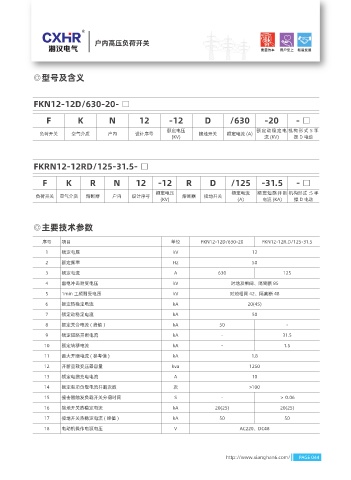

户内高压负荷开关

◎型号及含义

FKN12-12D/630-20- □

F K N 12 -12 D /630 -20 -□

额定电压 额定动稳定电 机构形式 S 手
负荷开关 空气介质 户内 设计序号 接地开关 额定电流 (A)
(KV) 流 (KV) 操D电动

FKRN12-12RD/125-31.5- □

F K R N 12 -12 R D /125 -31.5 -□

额定电压 额定电流 额定短路开断 机构形式 :S 手
负荷开关 空气介质 熔断器 户内 设计序号 熔断器 接地开关
(KV) (A) 电流 (KA) 操D电动

◎主要技术参数

序号 项目 单位 FKN12-12D/630-20 FKN12-12R.D/125-31.5
1 额定电压 kV 12

2 额定频率 Hz 50
3 额定电流 A 630 125
4 雷电冲击耐受电压 kV 对地及相间、隔离断 85
5 1min 工频耐受电压 kV 对地相间 42、隔离断 48
6 额定热稳定电流 kA 20(4S)

7 额定动稳定电流 kA 50
8 额定关合电流 ( 峰值 ) kA 50 -
9 额定短路开断电流 kA - 31.5

10 额定转移电流 kA - 1.5
11 最大开断电流 ( 参考值 ) kA 1.8
12 开断空载变压器容量 kva 1250
13 额定电缆充电电流 A 10
14 额定有功负载电流开断次数 次 >100

15 撞击器触发负载开关分闸时间 S - ＞ 0.06
16 接地开关热稳定电流 kA 20(2S) 20(2S)
17 接地开关热稳定电流 ( 峰值 ) kA 50 50
18 电动机操作电源电压 V AC220、DC48
